28层公寓及附属商业楼电气CAD施工图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：43073.87平方米
• 建筑地上层数：28层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：25张
• 设计年代：近代
• 地下室用途：车库
• 负荷等级：一级
• 防雷等级：第二类
• 火灾保护分级：一级
• 有线广播：火灾应急
• 接地方式：TN-S
• 项目所在地：河南
• 强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

• 1、电气设计说明
• 2、 竖向配电干线 系统图
• 3、低压配电系统图
• 4、配电箱系统图
• 5、火灾自动报警系统图
• 6、综合布线系统图
• 7、有线电视系统图
• 8、照明动力平面图
• 9、 弱电平面图
• 10、防雷接地平面图

附件详情

该附件是[河南]某二十八层公寓及附属商业楼全套电气施工图纸，总共25张。
该项目地上28层，地下2层为车库，地上1-5层为商业，6-28层为公寓，建筑高度98.707m，总建筑面积43073.87m，其中地上公寓建筑面积22362.52m，附属商业建筑面积14755.19m，地下车库建筑面积5956.16m，为新建一类高层综合楼。
电气设计包含低压配电系统设计、照明灯具布置、插座动力系统设计、防雷接地系统设计、火灾自动报警系统设计、综合布线系统、有线电视系统设计等。

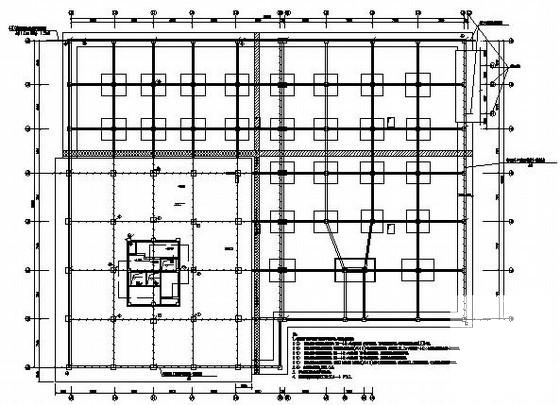

第 1 张图

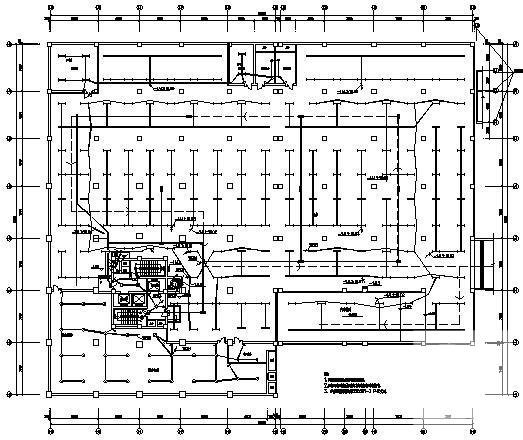

第 2 张图

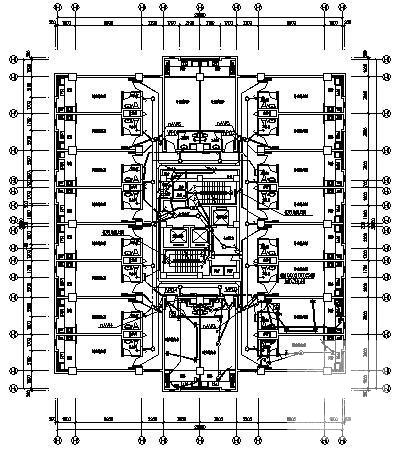

第 3 张图

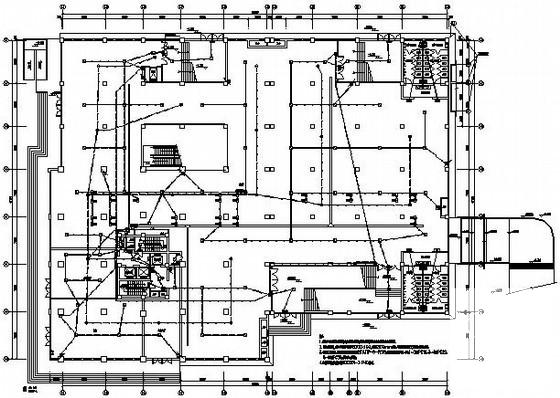

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
