多层商业楼电气施工CAD图纸
-
建筑类别：商业
-
建筑高度类型：多层建筑
-
建筑设计结构形式：混合结构
-
建筑地上层数：3层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
负荷等级：三级
-
防雷等级：第三类
-
接地方式：TN-C-S
-
项目所在地：湖北
-
强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
-
弱电设计：火灾自动报警系统,其它
该附件为湖北商业楼
电气施工图
。
概况：
该项目为湖北武汉商业楼，该建筑地上三层，建筑高24.2m，结构型式为框架混凝土结构。属多层公建。
供电电源：该项目所有照明、空调负荷均由小区内专用变配电房(位置待定)供给，供电电源~220/380V，三相四线制。
供电方式：低压配电系统采用放射式的供电方式。疏散应急照明采用专用应急灯，在火灾发生时实现消防强启，供电时间不小于30min。
设计范围：
该项目设计包括红线内的以下电气系统：~220/380V电力配电系统；照明系统；建筑物防雷、接地系统及安全措施。 火灾自动报警及消防联动系统。
部分图纸摘录：

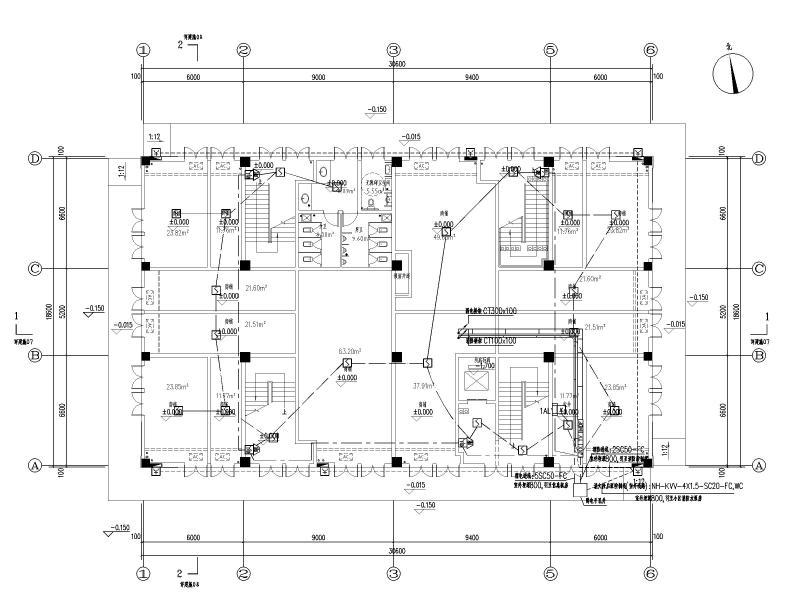

照明及电力平面图

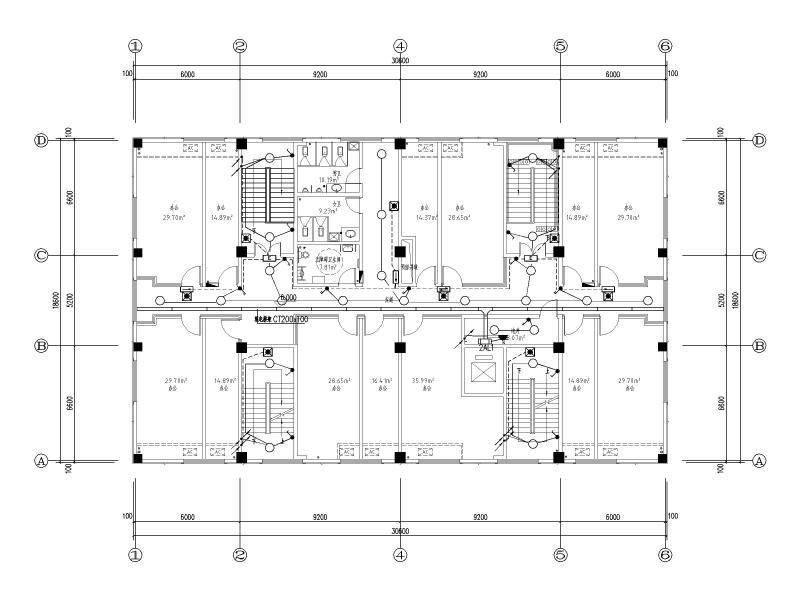

消防及弱电平面图

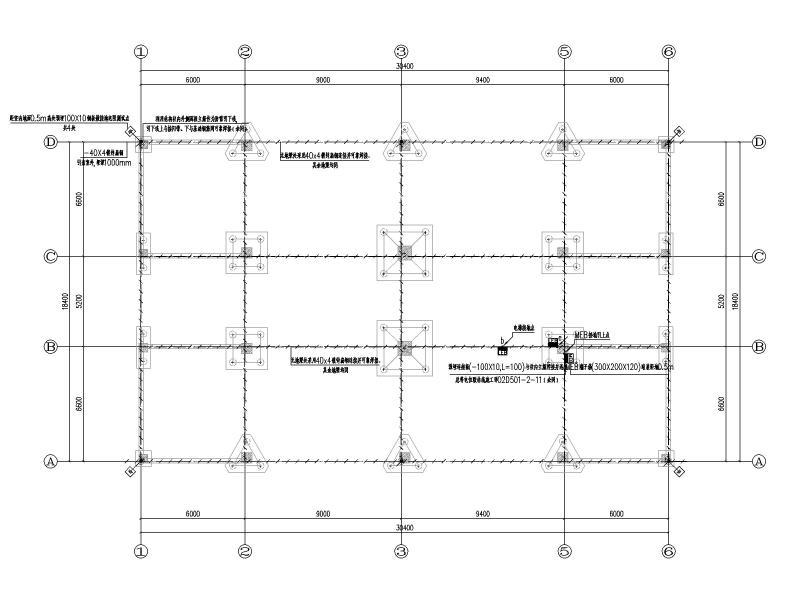

基础接地平面图
配电箱系统图

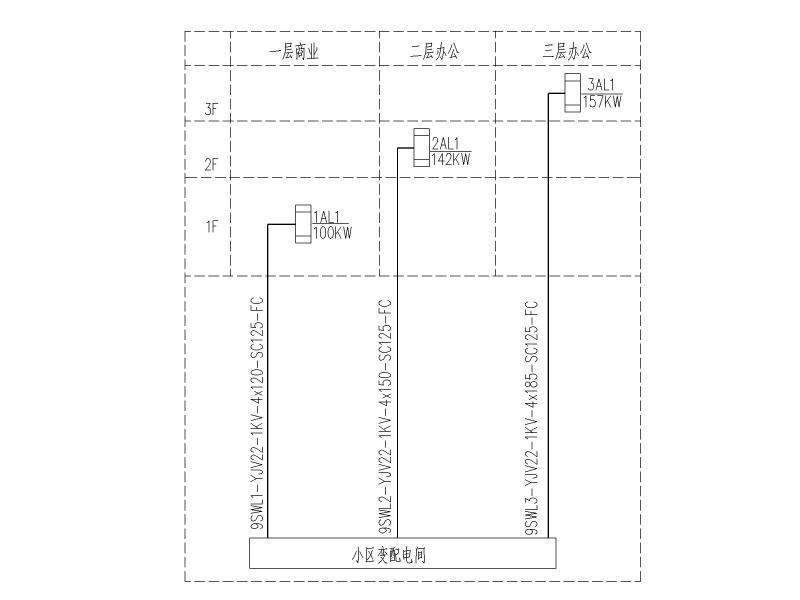

配电干线图
火灾自动报警及联动控制系统
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
楼电气施工图纸 - 1 -
楼电气施工图纸 - 2 -
楼电气施工图纸 - 3 -
楼电气施工图纸 - 4 -
楼电气施工图纸 - 5 -
楼电气施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-12
- 评论次数：0
- 浏览次数：0
- 文件大小：2.72 MB
- 收藏次数：0
-
文件名称：
附件-996066550808799655.dwg
楼电气施工图纸下载
