两层商业楼电气施工CAD图纸

搜索更多资源
  • 建筑类别：商业
  • 建筑高度类型：多层建筑
  • 建筑设计面积：441.18/669.61平方米
  • 建筑地上层数：2层
  • 图纸设计深度：施工图
  • 节点大样：等电位联结
  • 负荷等级：三级
  • 防雷等级：第三类
  • 火灾保护分级：二级
  • 接地方式：TN-C-S
  • 项目所在地：江苏
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,通信系统,信息网络系统,其它

该附件为江苏某小区商业楼 电气施工图 。

概况：
该项目为江苏淮安某住宅小区-1#楼、2#楼。
1#楼建筑面积为441.18m，建筑高度为9.40m。合理使用年限为50年，建筑工程等级为三级，耐火等级为二级。
2#楼建筑面积为669.61m，建筑高度为11.1m。合理使用年限为50年，建筑工程等级为三级，耐火等级为二级。

设计范围：
照明、插座配电；应急照明系统；防雷接地系统；
火灾自动报警系统；电话网络系统；等电位联结。

部分图纸摘录：

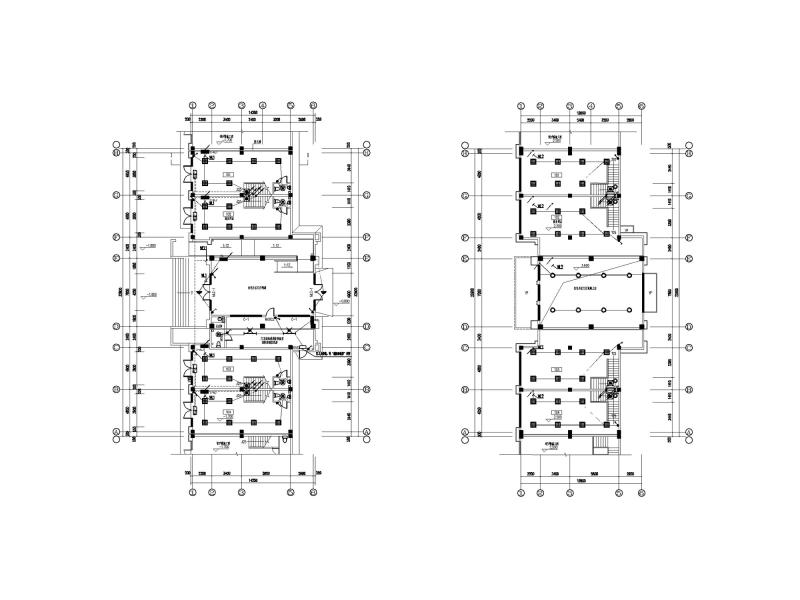

照明平面图

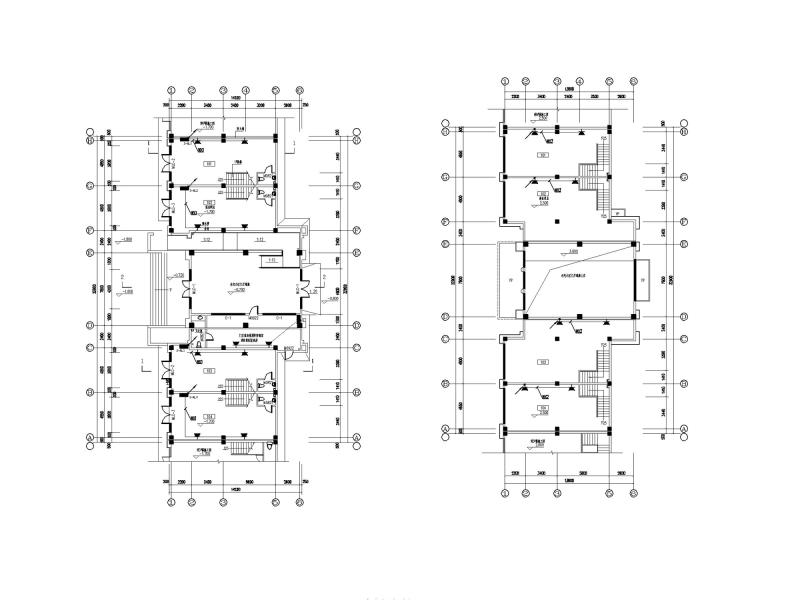

插座平面图

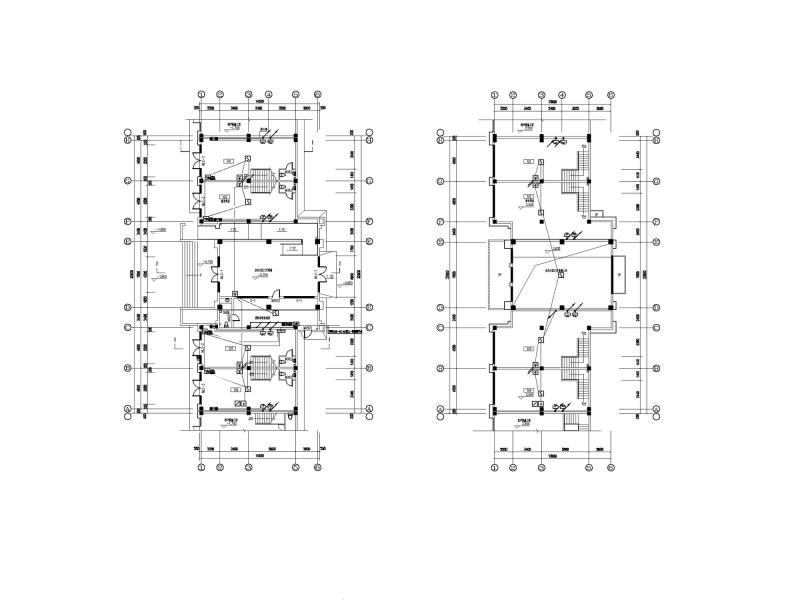

弱电平面图

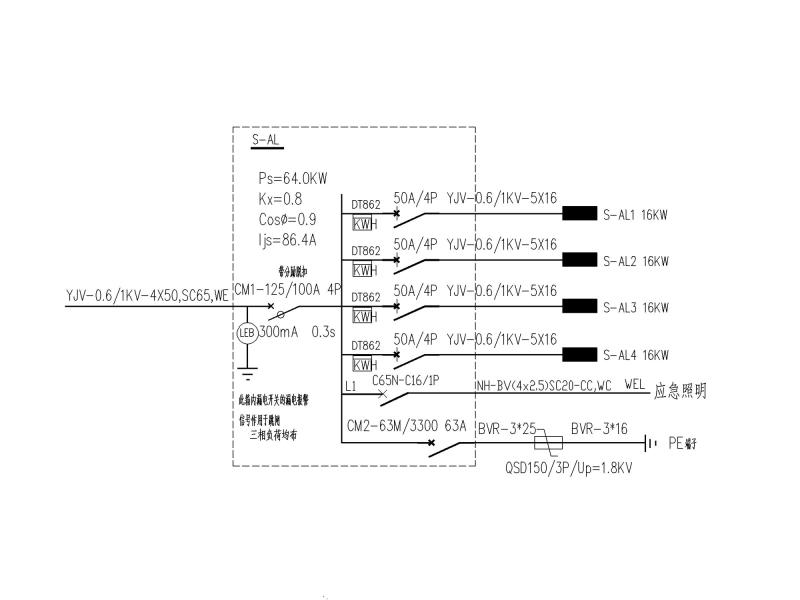

配电箱系统图
火灾自动报警原理图
电话网络系统图

总等电位联结系统图

以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
  • 楼电气施工图纸 - 1
    楼电气施工图纸 - 1
  • 楼电气施工图纸 - 2
    楼电气施工图纸 - 2
  • 楼电气施工图纸 - 3
    楼电气施工图纸 - 3
  • 楼电气施工图纸 - 4
    楼电气施工图纸 - 4
  • 楼电气施工图纸 - 5
    楼电气施工图纸 - 5
  • 楼电气施工图纸 - 6
    楼电气施工图纸 - 6
  • 楼电气施工图纸 - 7
    楼电气施工图纸 - 7
以上是部分截图，请下载附件后查看完整高清内容
