两层比赛急救楼电气施工CAD图纸

搜索更多资源
  • 建筑类别：医疗
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：903.85平方米
  • 建筑地上层数：2层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 节点大样：等电位联结
  • 负荷等级：三级
  • 防雷等级：第三类
  • 接地方式：TN-C-S
  • 项目所在地：浙江
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,其它

该附件为两层比赛急救楼 电气施工图 。

概况：
该项目为浙江绍兴某赛车场-比赛急救楼
建筑面积为903.85平方米
建筑层数： 地上二层
建筑高度： 6.650米。

设计范围：
照明配电；防雷接地；火灾报警及联动控制系统；
等电位联结；防火门监控系统。

部分图纸摘录：

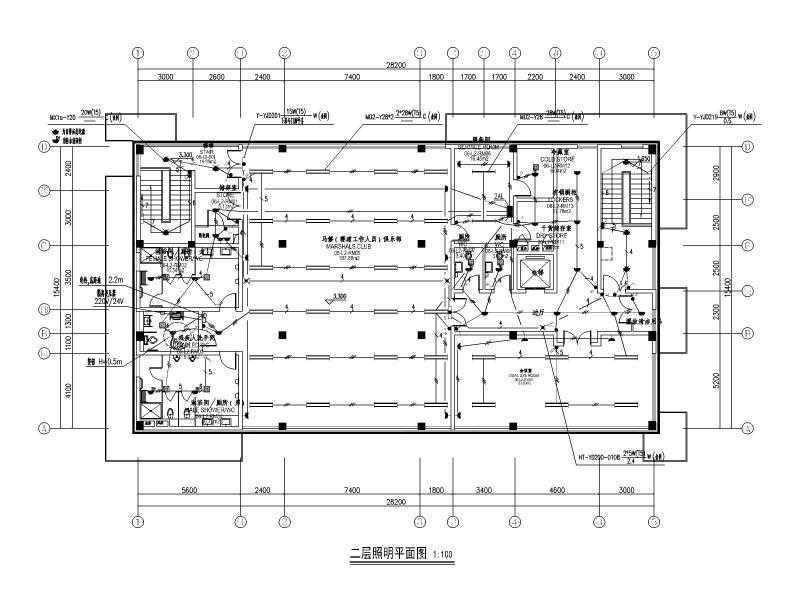

照明平面图

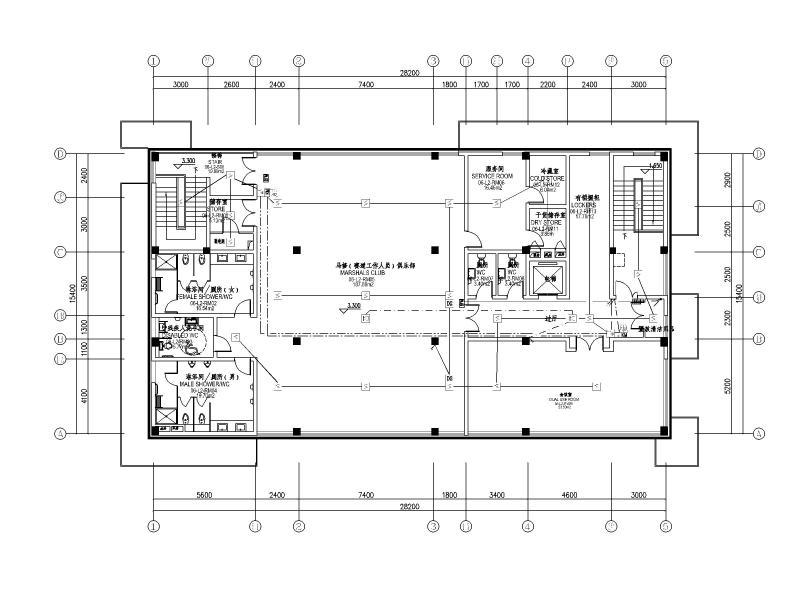

火灾报警平面图

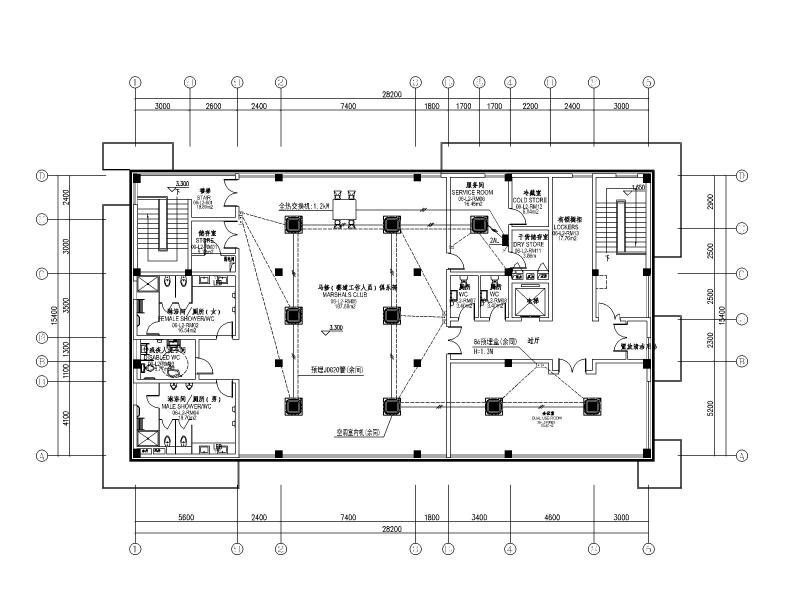

配电平面图

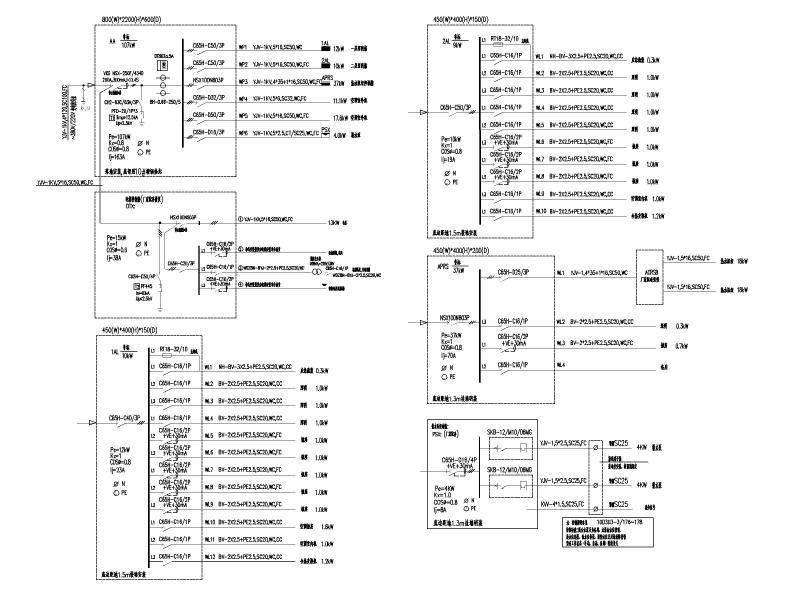

配电系统图

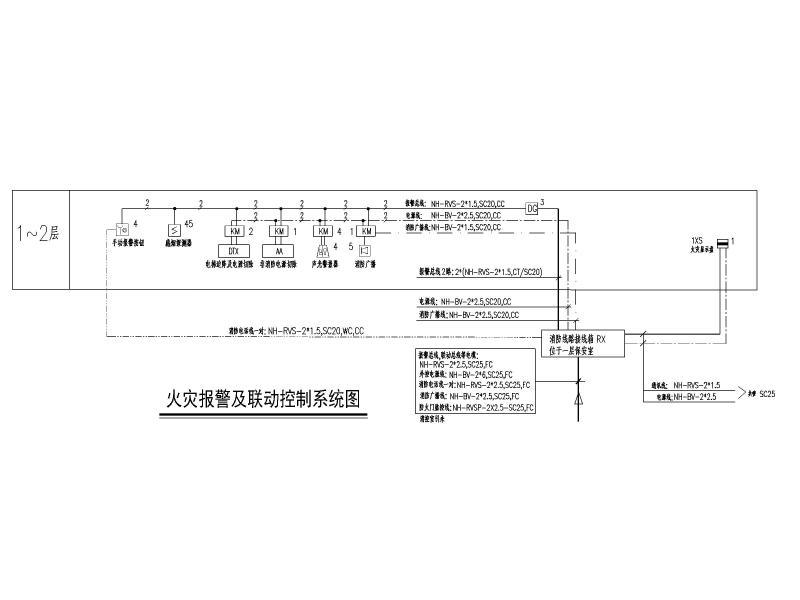

火灾报警及联动控制系统图



防火门监控系统图
等电位联结

图纸内容全览


以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
  • 楼电气施工图纸 - 1
    楼电气施工图纸 - 1
  • 楼电气施工图纸 - 2
    楼电气施工图纸 - 2
  • 楼电气施工图纸 - 3
    楼电气施工图纸 - 3
  • 楼电气施工图纸 - 4
    楼电气施工图纸 - 4
  • 楼电气施工图纸 - 5
    楼电气施工图纸 - 5
  • 楼电气施工图纸 - 6
    楼电气施工图纸 - 6
  • 楼电气施工图纸 - 7
    楼电气施工图纸 - 7
  • 楼电气施工图纸 - 8
    楼电气施工图纸 - 8
以上是部分截图，请下载附件后查看完整高清内容
