多层大型商场建筑电气全套施工CAD图纸

资料简介
赚取积分

建筑类别：商业
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：3755.7平方米
建筑地上层数：4层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：30张
设计年代：近代
地下室用途：商业, 设备用房
节点大样：等电位联结, 其它
负荷等级：二级
防雷等级：第二类
火灾保护分级：二级
有线广播：业务性, 火灾应急
接地方式：TN-S
项目所在地：云南
强电设计：应急电源, 低压配电, 电气照明, 建筑物防雷, 接地安全
弱电设计：火灾自动报警系统 , 综合布线系统, 通信系统, 有线电视和卫星接收系统, 广播系统, 信息网络系统

附件详情

1、电气设计说明
2、柴油发电机低压系统图
3、配电箱系统图
4、火灾自动报警系统图
5、有线电视系统图
6、综合布线系统图
7、动力及弱电平面图
8、照明平面图
9、插座平面图
10、消防自动报警平面图
11、防雷接地平面图

附件详情

该附件是某多层大型商场建筑电气全套施工图纸，总共30张。
该项目建筑高度为11.4米 .总建筑面积为3755.7平方米 .钢筋混凝框架结构。属多层建筑 .建筑物耐火等级为二级 ,火灾自动报警保护等级为二级，.主体建筑地下1层，地上4层.地下室为车库及配电房等；地上一~三层为超市，四层为办公用房。
电气设计包含380/220V配电系统；照明系统；建筑物防雷、接地系统及安全措施；综合布线系统、有线电视系统、电气监控系统、火灾自动报警及联动控制系统等。

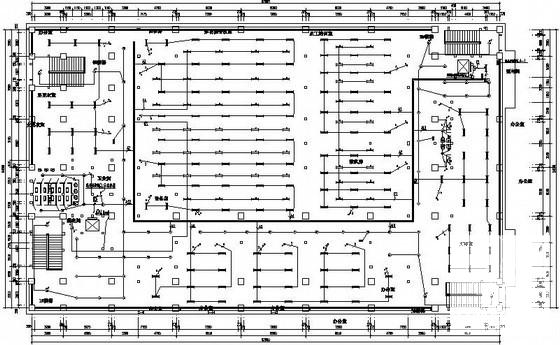

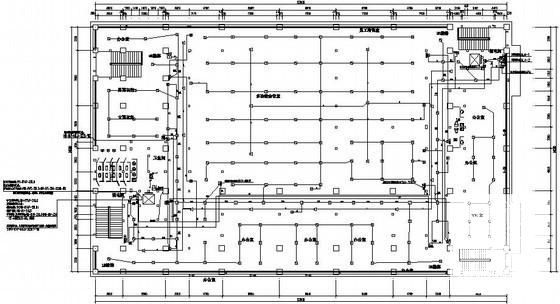

消防报警平面图

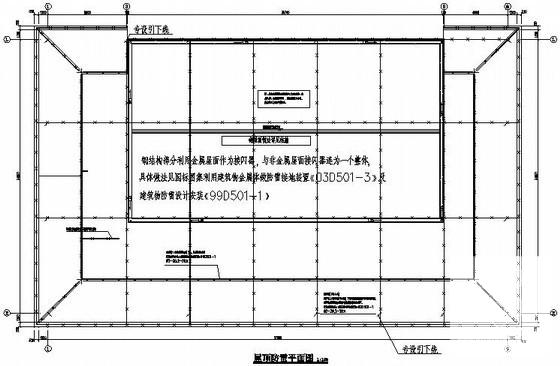

屋顶防雷平面图

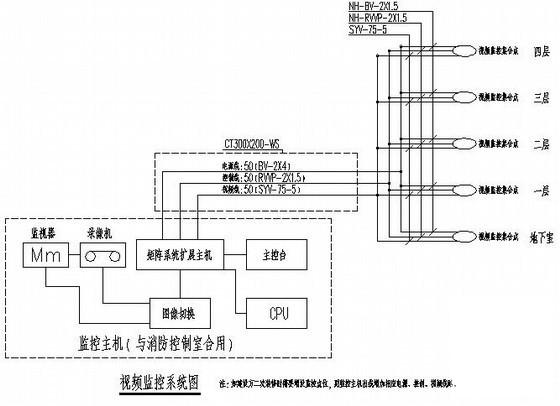

视频监控系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
