多层牛肉储存房电气CAD施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:其他结构
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 设计年代:近代
  • 节点大样:等电位联结
  • 负荷等级:二级,三级
  • 接地方式:TN-S
  • 项目所在地:贵州
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,其它

该附件为多层牛肉储存房电气图纸

概况:
本项目为贵州某屠宰加工厂库房
380/220V电源由临近配电室引来。
应急照明、走道照明为二级负荷;其余均为三级负荷,共计56kW。
电力、照明供电采用放射式或放射式与树干式相结合的供电方式。

设计范围:
电力配电系统;照明系统;防雷接地系统;火灾自动报警系统。

部分图纸摘录:

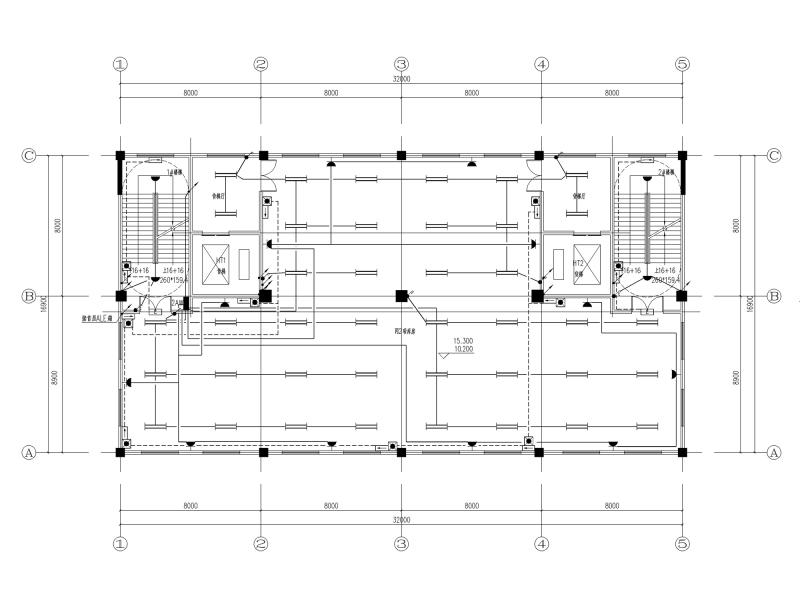

电气平面图

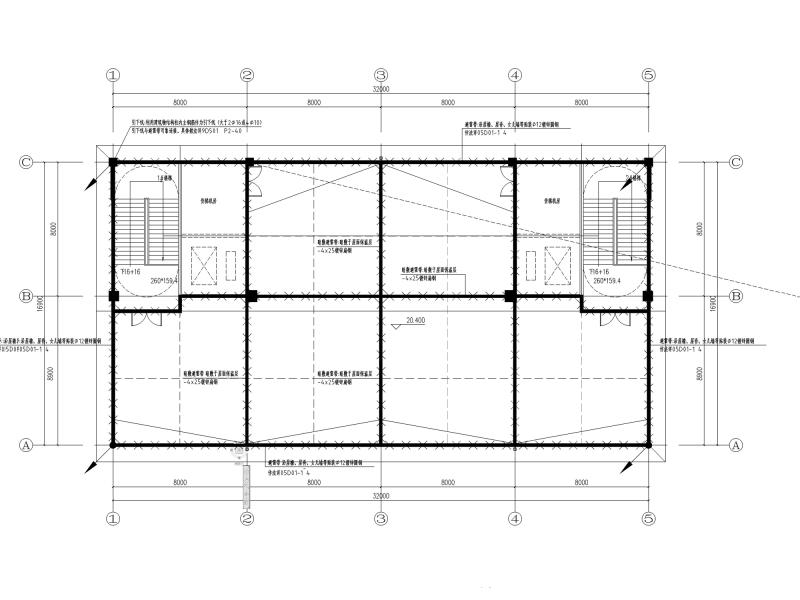

防雷平面图

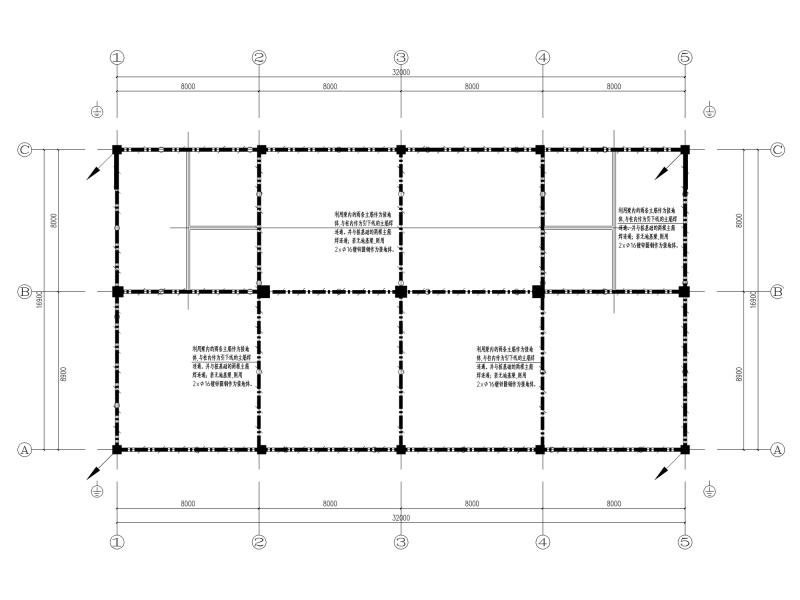

接地平面图

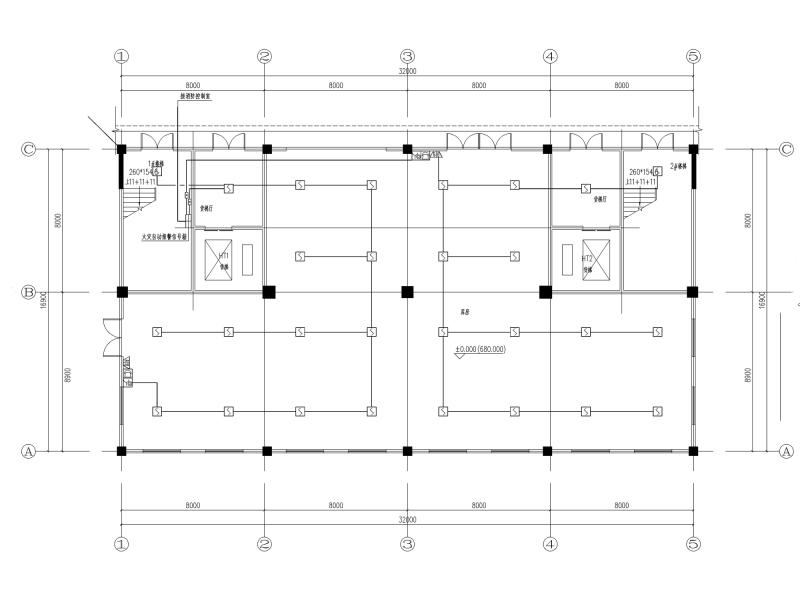

火灾自动报警平面图

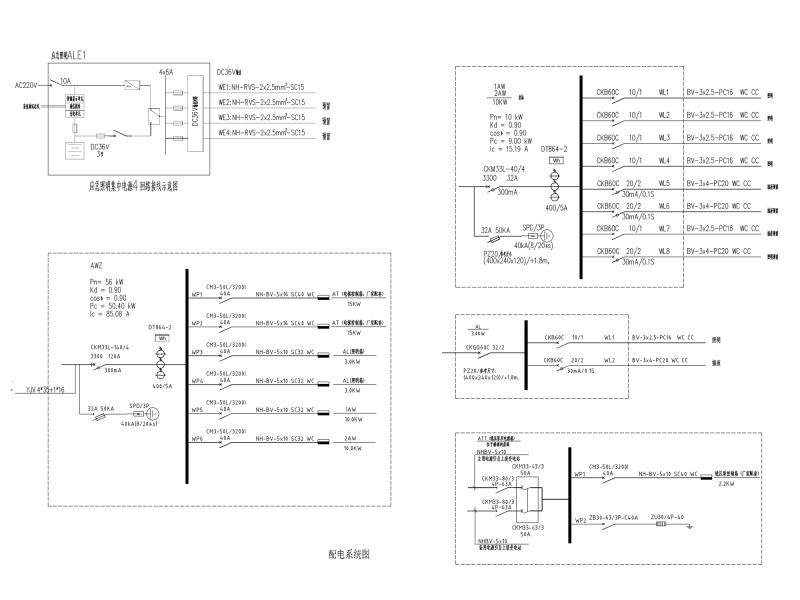

配电箱系统图
等电位联结

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 电气施工图 - 1
    电气施工图 - 1
  • 电气施工图 - 2
    电气施工图 - 2
  • 电气施工图 - 3
    电气施工图 - 3
  • 电气施工图 - 4
    电气施工图 - 4
  • 电气施工图 - 5
    电气施工图 - 5
  • 电气施工图 - 6
    电气施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
