小型门卫房电气施工CAD图纸

搜索更多资源
  • 建筑类别：办公
  • 建筑高度类型：单层建筑
  • 建筑地上层数：1层
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：天正建筑CAD 7.0
  • 设计年代：近代
  • 地下室用途：设备用房
  • 负荷等级：三级
  • 防雷等级：第三类
  • 接地方式：TN-S
  • 项目所在地：上海
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,其它

该附件为上海单层门卫房 电气施工图 。

概况：
该项目为上海仓储服务公司-门卫房，地下一层，地上一层。
~220/380V三相四线电源就近由低压配电房引来，以电缆直埋方式引入。
选用BV-450/750V型导线穿PC钢管沿墙、柱、楼板暗敷。
照明，插座支路采用BV-2.5mm2导线，导线2~4根穿SC20管，5~8根穿SC25管。

设计范围：
配电系统；照明、插座系统；防雷、接地系统；
火灾自动报警系统；消防设备电源监控系统。

部分图纸摘录：

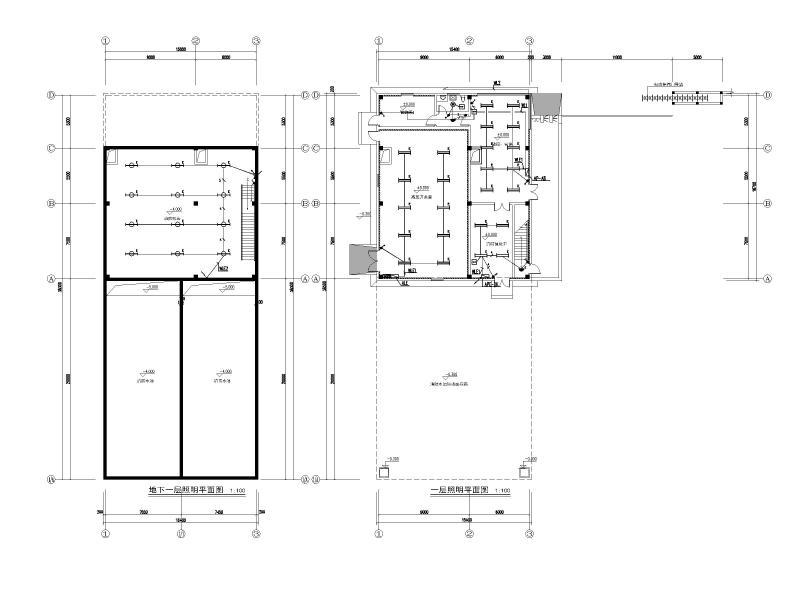

照明平面图

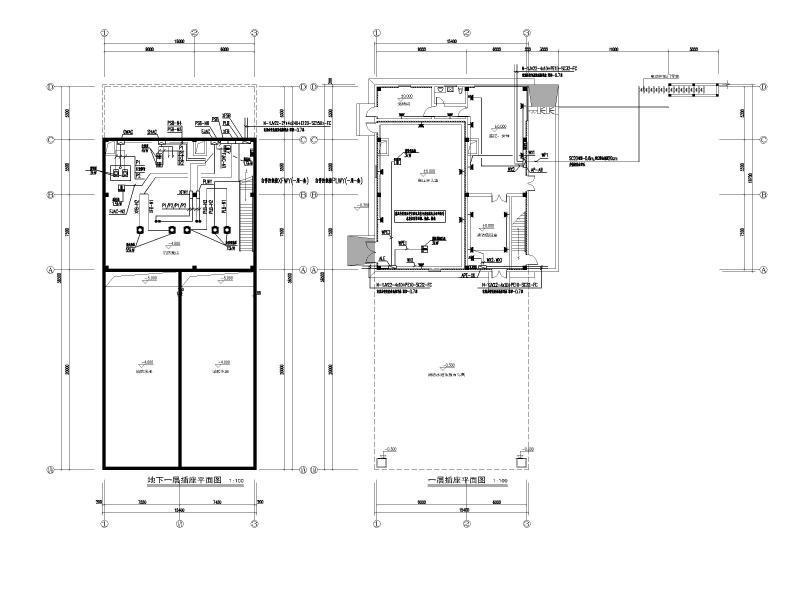

插座平面图

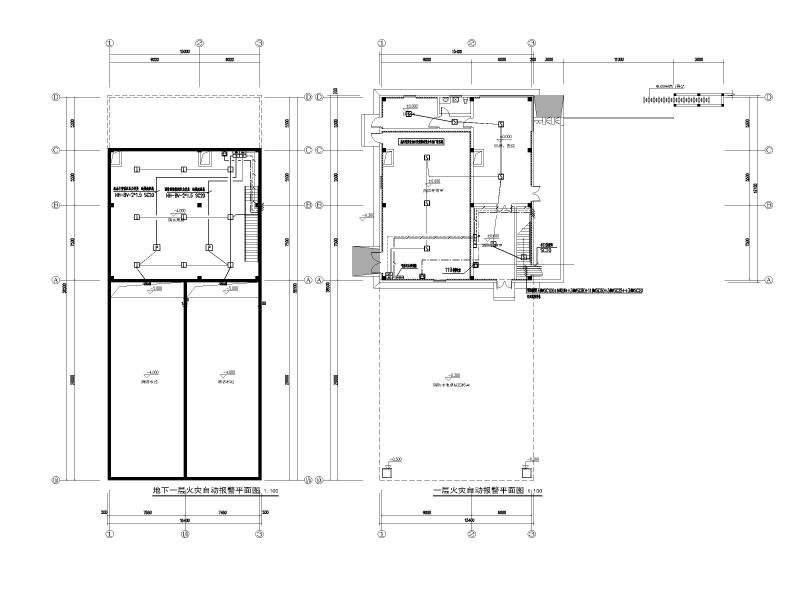

火灾自动报警平面图

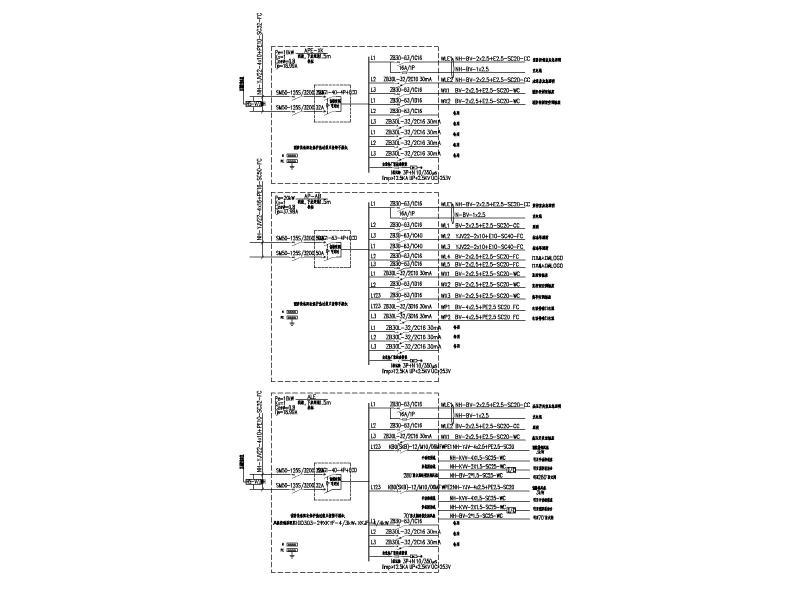

配电系统图

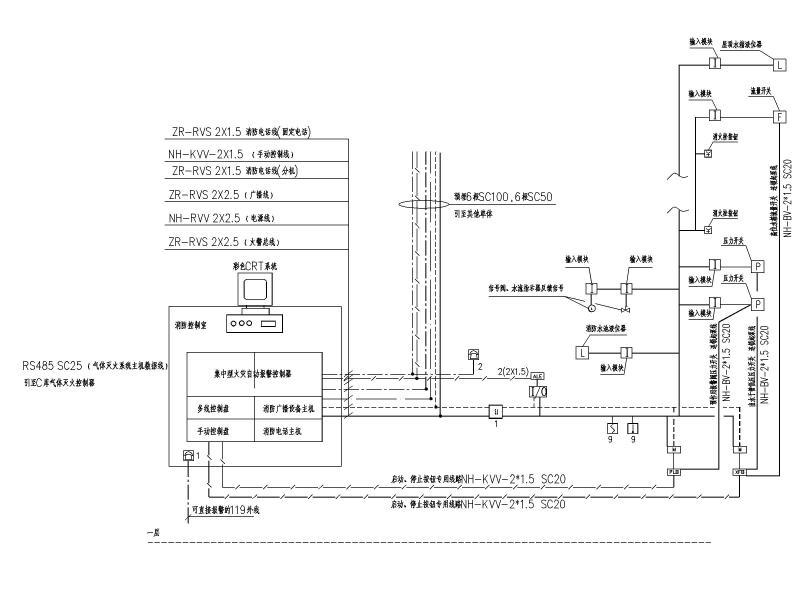

火灾自动报警系统图
消防设备电源监控系统图


XFSB消防泵配电柜系统图



以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
  • 门卫施工图纸 - 1
    门卫施工图纸 - 1
  • 门卫施工图纸 - 2
    门卫施工图纸 - 2
  • 门卫施工图纸 - 3
    门卫施工图纸 - 3
  • 门卫施工图纸 - 4
    门卫施工图纸 - 4
  • 门卫施工图纸 - 5
    门卫施工图纸 - 5
  • 门卫施工图纸 - 6
    门卫施工图纸 - 6
  • 门卫施工图纸 - 7
    门卫施工图纸 - 7
以上是部分截图，请下载附件后查看完整高清内容
