33平米门卫房电气施工CAD大样图

  • 建筑类别:办公
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:33.58平方米
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 节点大样:等电位联结
  • 负荷等级:二级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:湖北
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它

该附件为33平米门卫房 电气施工图

概况:
该项目为湖北某科技产业园-工厂-门卫。
建筑设计面积:33.58平方米
工程性质:民用建筑
总层数:地上一层建筑
高度:3.75m
结构类型:框架结构

设计范围:
照明系统;
空调、插座系统;
建筑物防雷、接地系统及安全措施;
等电位联结。

部分图纸摘录:
接地平面图

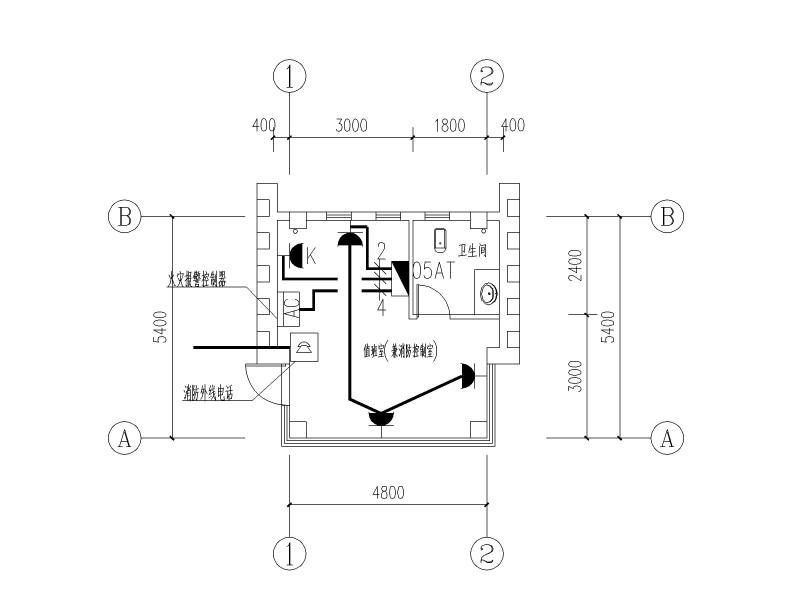

空调、插座平面图

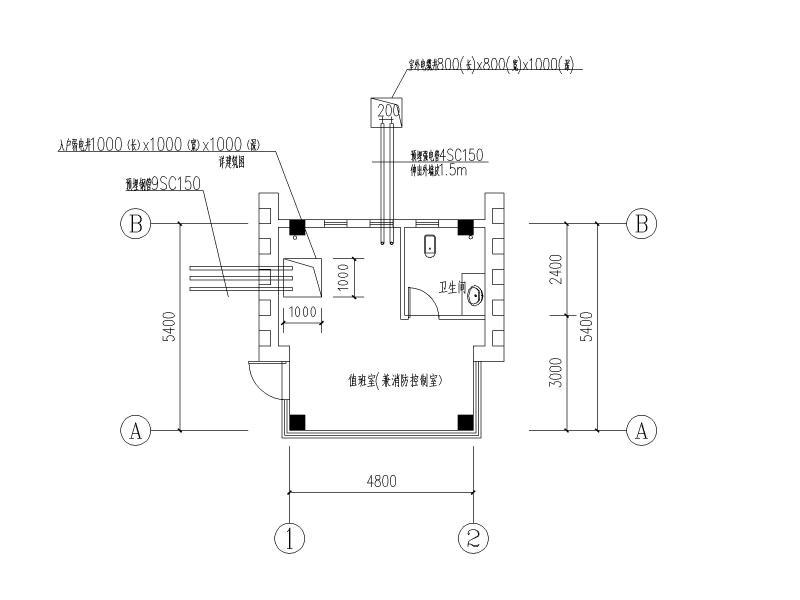

室内弱电井平面图
配电系统图

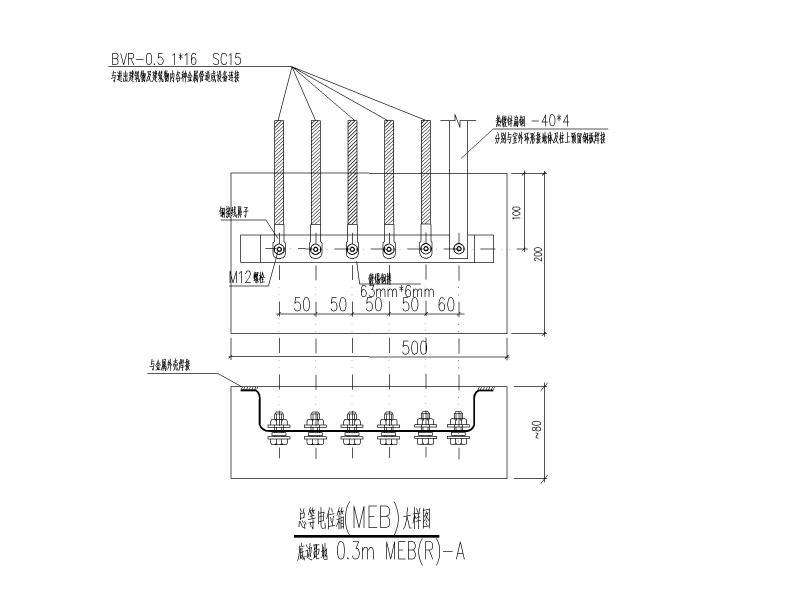

MEB大样图


主柱基础钢筋间.桩基与承台钢筋间及基础钢筋与柱固定螺栓连接示意图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 电气大样图 - 1
    电气大样图 - 1
  • 电气大样图 - 2
    电气大样图 - 2
  • 电气大样图 - 3
    电气大样图 - 3
  • 电气大样图 - 4
    电气大样图 - 4
  • 电气大样图 - 5
    电气大样图 - 5
  • 电气大样图 - 6
    电气大样图 - 6
以上是部分截图,请下载附件后查看完整高清内容
