住宅小区垃圾房及门卫室电气CAD施工图纸
-
建筑类别：办公,工业建筑
-
建筑高度类型：单层建筑
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
负荷等级：三级
-
接地方式：TN-C-S
-
项目所在地：青海
-
强电设计：供配电系统,电气照明,其它
该附件为青海住宅小区垃圾房及门卫室电气图纸。
概况：
该项目为青海住宅小区垃圾房及门卫室。
门卫一电源由社区公建引来；门卫二电源由L3号楼商铺电表箱引来；门卫三电源由M3号楼商铺电表箱引来。供电电压为220/380V；使用电压：照明为单相220V，电动门为三相380V。
设计范围：
照明系统；配电系统；接地系统。
部分图纸摘录：

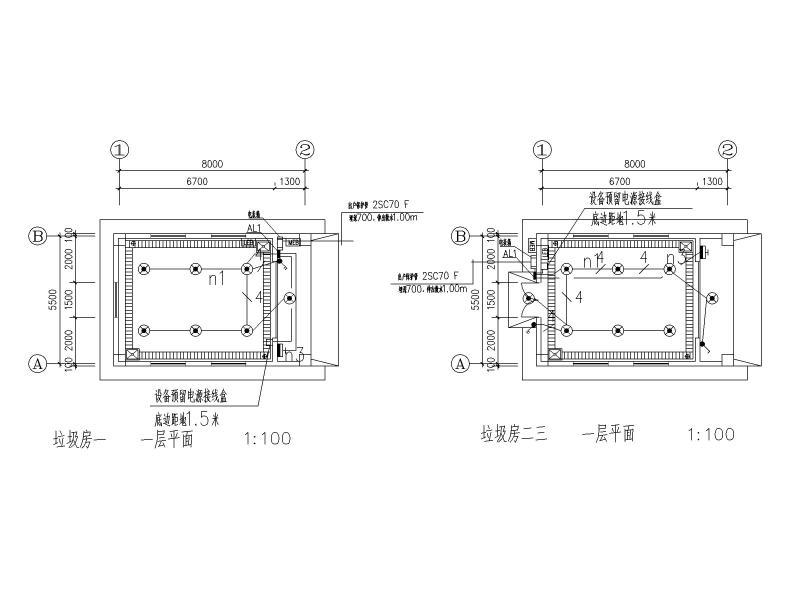

垃圾房电气平面图

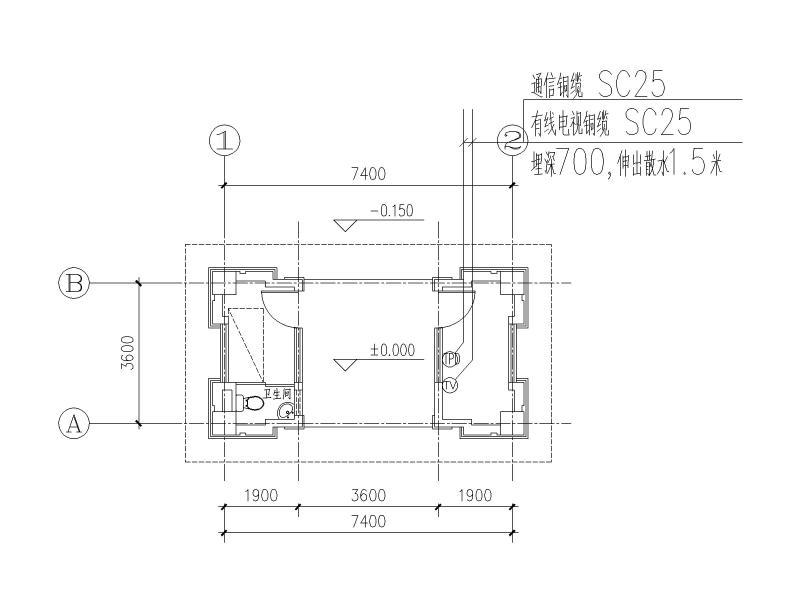

门卫弱电平面图

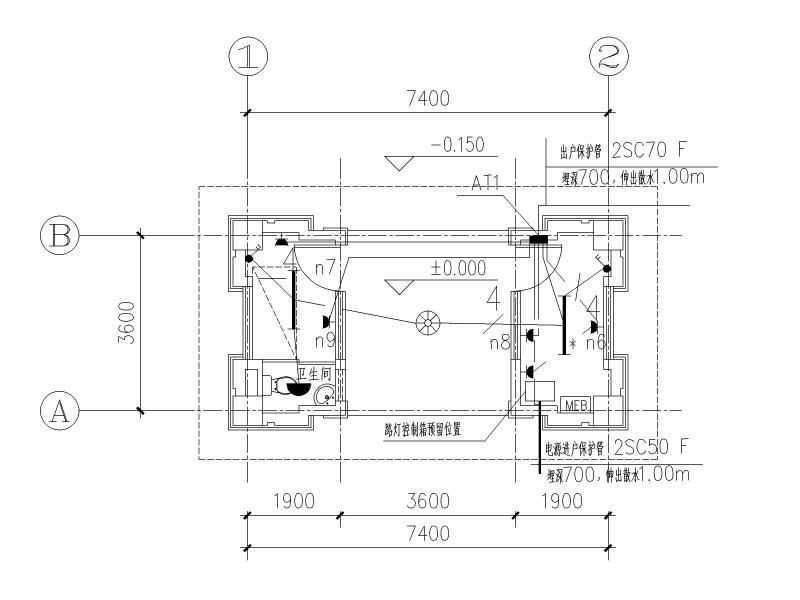

门卫照明平面图

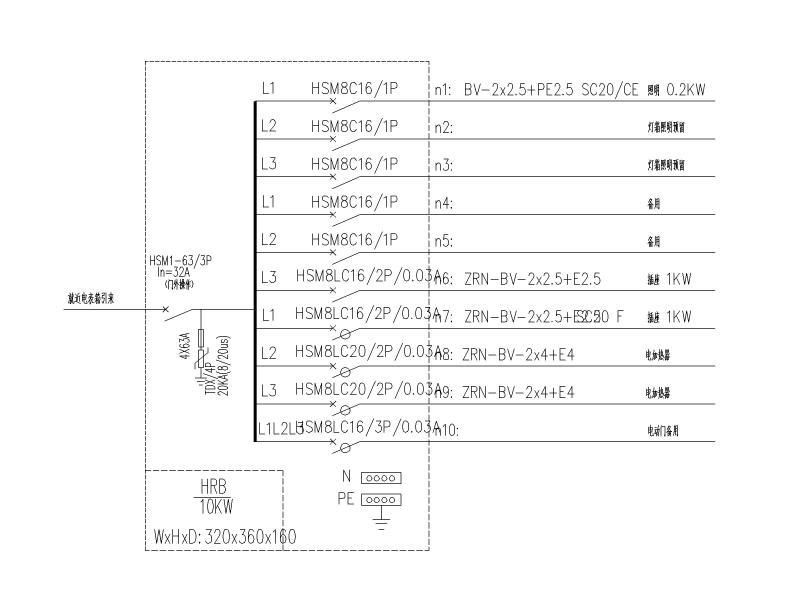

配电系统图

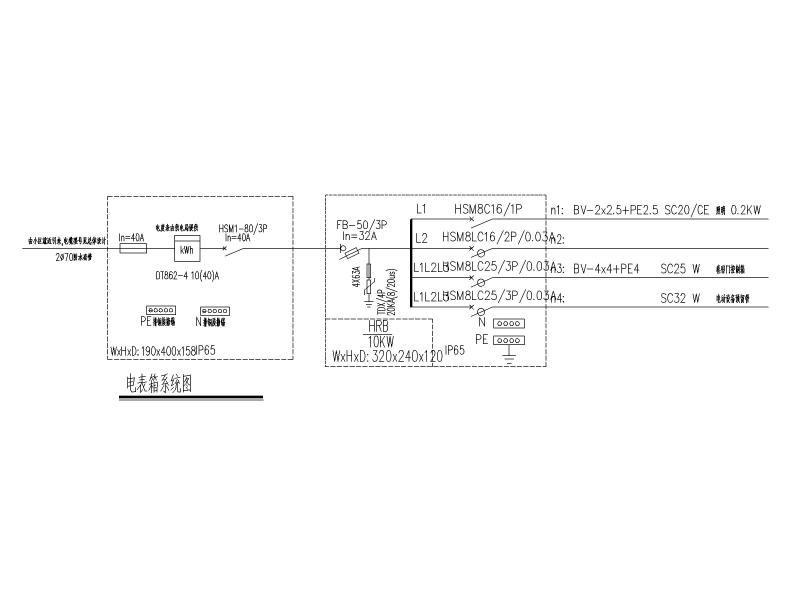

电表箱系统图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
小区门卫室施工图 - 1 -
小区门卫室施工图 - 2 -
小区门卫室施工图 - 3 -
小区门卫室施工图 - 4 -
小区门卫室施工图 - 5
以上是部分截图，请下载附件后查看完整高清内容
