小型门卫室强电施工CAD图纸
-
建筑类别：办公
-
建筑高度类型：单层建筑
-
建筑设计结构形式：混合结构
-
建筑设计面积：24.84平方米
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
负荷等级：三级
-
防雷等级：第三类
-
接地方式：TN-S
-
项目所在地：重庆
-
强电设计：供配电系统,建筑物防雷,接地安全,其它
该附件为重庆检疫中心门卫室电气施工图。
概况：
该项目为重庆铁路口岸检疫处理中心-3#门卫。本建筑为地上单层建筑，建筑面积为24.84m，建筑高度3m，结构类型为钢筋混凝土框架结构。本建筑使用功能门卫，抗震烈度等级为6度。设计内容包括供配电系统、弱电平面布置、防雷接地系统等。
部分图纸摘录：

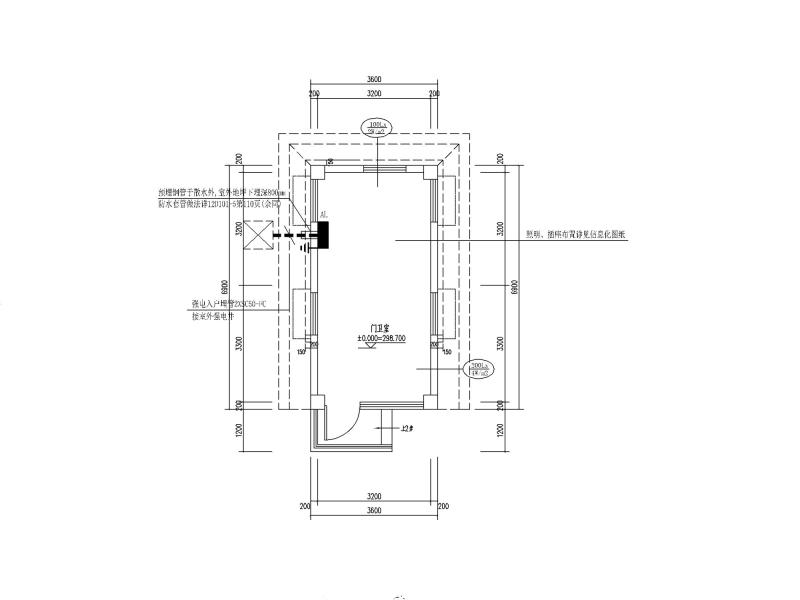

配电平面图

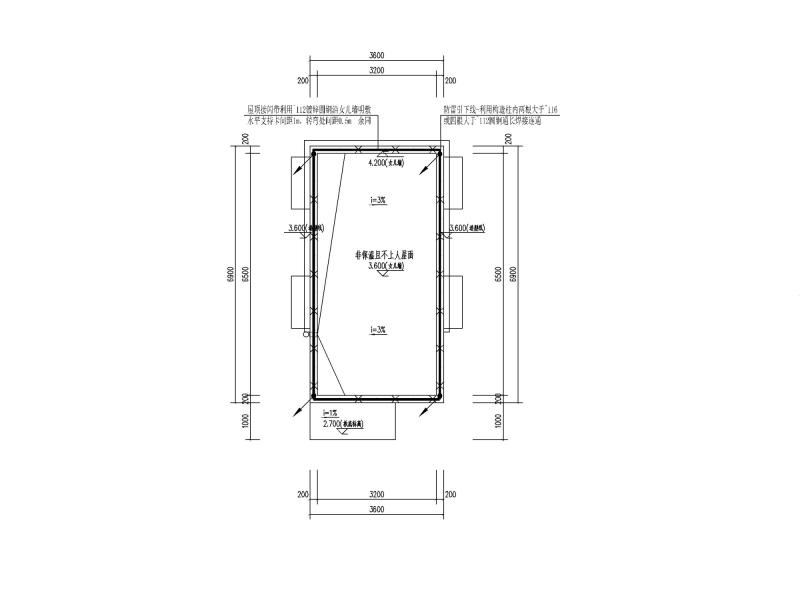

防雷平面图

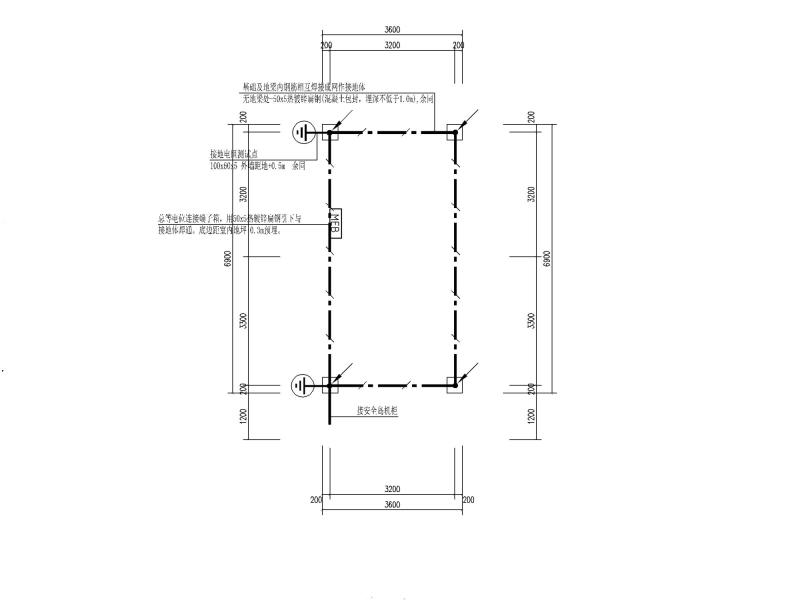

接地平面图

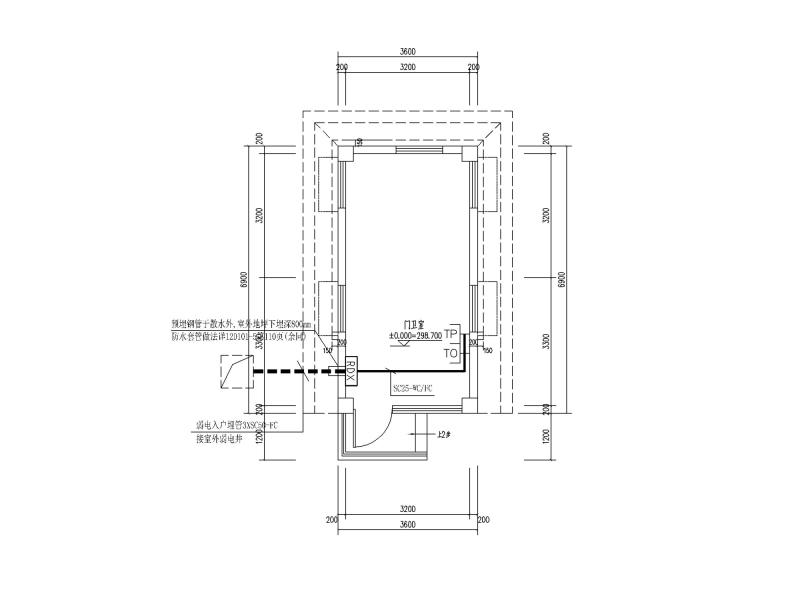

弱电平面图
配电箱系统图
电气施工图形符号
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
门卫室施工图纸 - 1 -
门卫室施工图纸 - 2 -
门卫室施工图纸 - 3 -
门卫室施工图纸 - 4 -
门卫室施工图纸 - 5 -
门卫室施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-13
- 评论次数：0
- 浏览次数：0
- 文件大小：0.98 MB
- 收藏次数：0
-
文件名称：
附件-996068096588755690.dwg
