机场门卫室电气施工CAD图纸
-
建筑类别：办公
-
建筑高度类型：单层建筑
-
建筑设计面积：20.22平方米
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
图纸设计格式：天正建筑CAD 7.0
-
设计年代：近代
-
负荷等级：三级
-
防雷等级：第三类
-
接地方式：TN-C-S
-
项目所在地：重庆
-
强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
-
弱电设计：综合布线系统,通信系统,有线电视和卫星接收系统,其它
该附件为重庆某机场门卫室
电气施工图
。
概况：
该项目为重庆某机场建设工程—大门及门卫值班室，位于机场航站区内。总面积约为20.22平米，地上共1层，建筑高度约为3.6米。
该项目电源由机场中心变电站低压配电室引正常市电段来一路380V/220V电源，采用铠装电缆经总图上的已经建成的供电管网再埋地引入该项目。供电电压220/380V，三相四线制使用电压220V、380V 。
设计范围：
电力配电系统；照明、插座系统；建筑物防雷、接地及安全防护；
综合布线系统；有线电视系统。
部分图纸摘录：

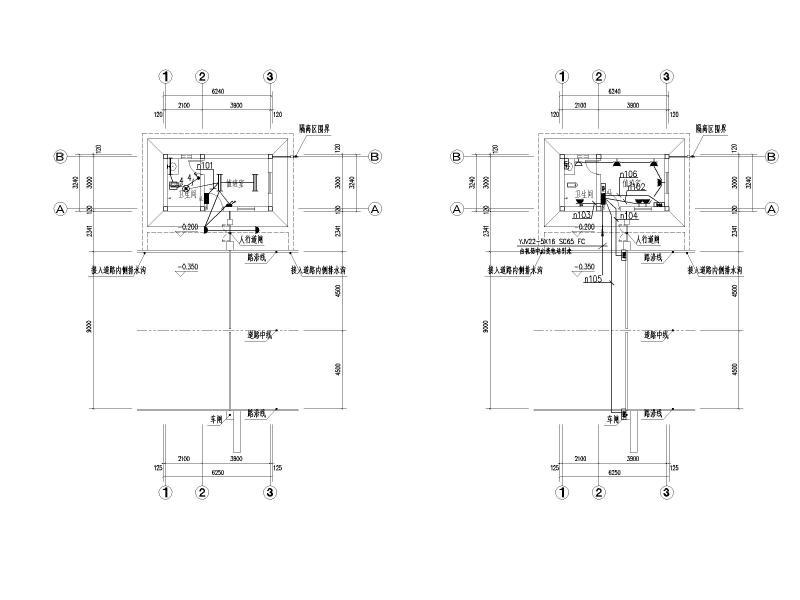

照明、插座平面图

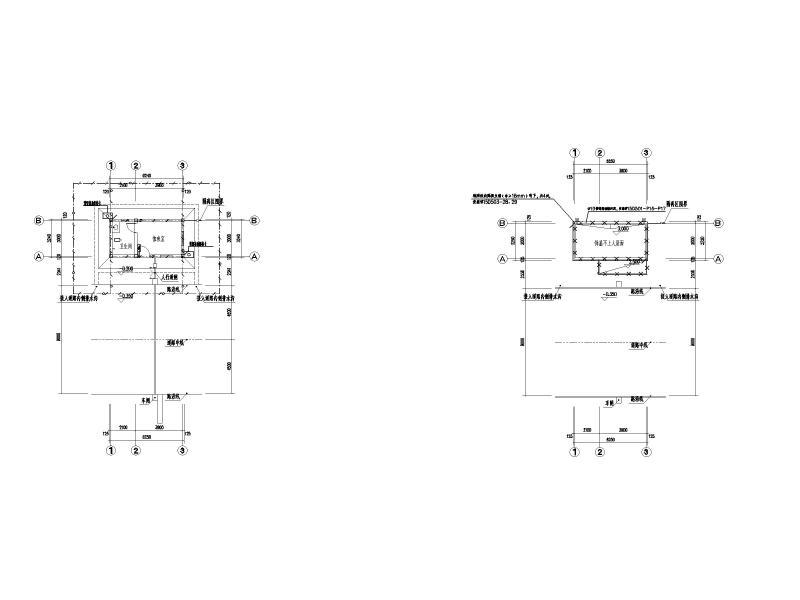

防雷接地平面图

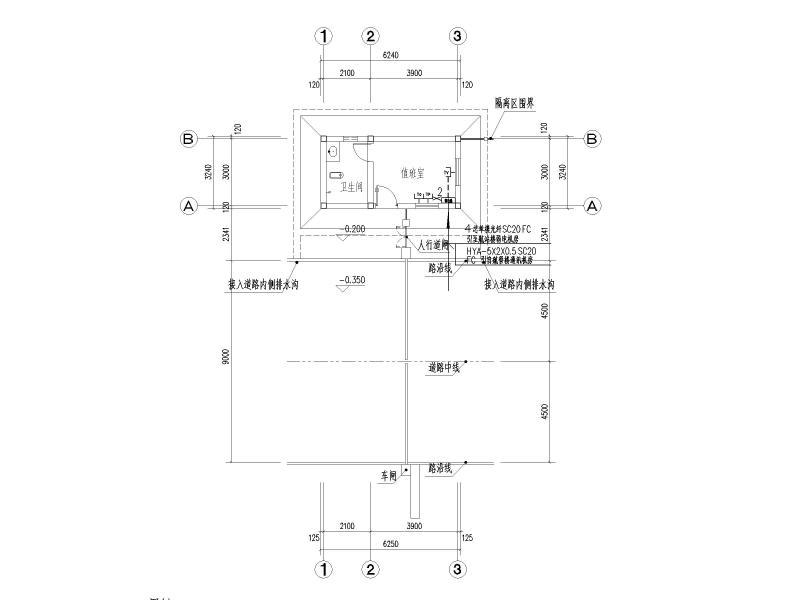

弱电平面图

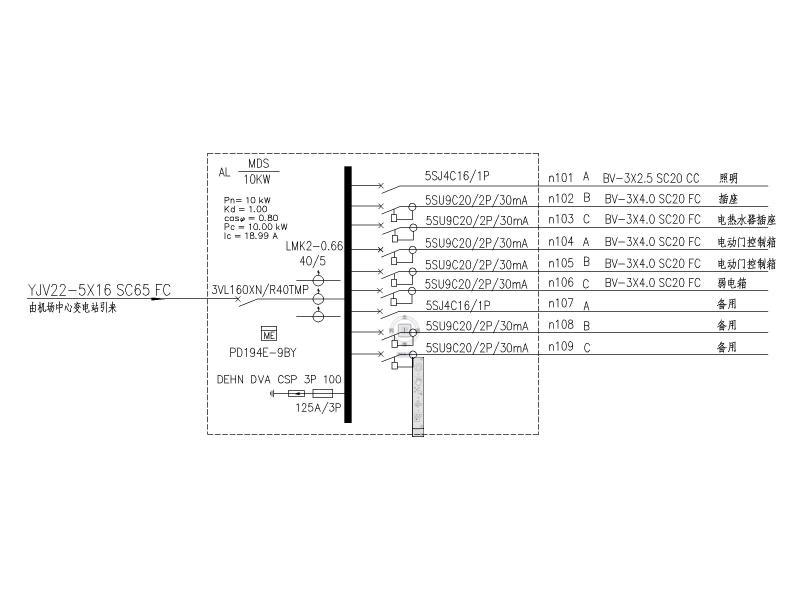

配电箱系统图

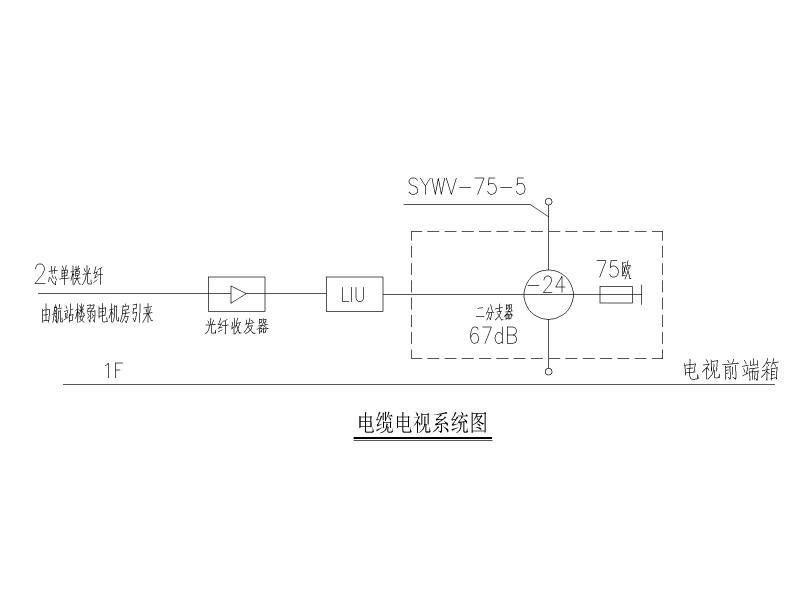

有线电视系统图
语音数据系统图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
门卫室施工图纸 - 1 -
门卫室施工图纸 - 2 -
门卫室施工图纸 - 3 -
门卫室施工图纸 - 4 -
门卫室施工图纸 - 5 -
门卫室施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
