一份特殊教育学校门卫室电气设计CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：单层建筑
• 建筑设计面积：87平方米
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 参考图纸：4张
• 设计年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 火灾保护分级：二级
• 接地方式：TN-C-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：综合布线系统

附件详情

• 一、电气设计说明

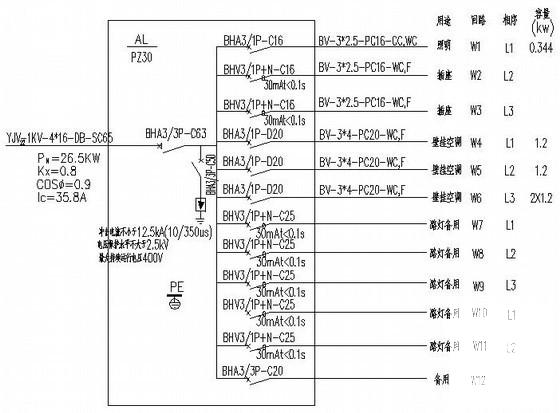

• 二、 配电箱系统 图

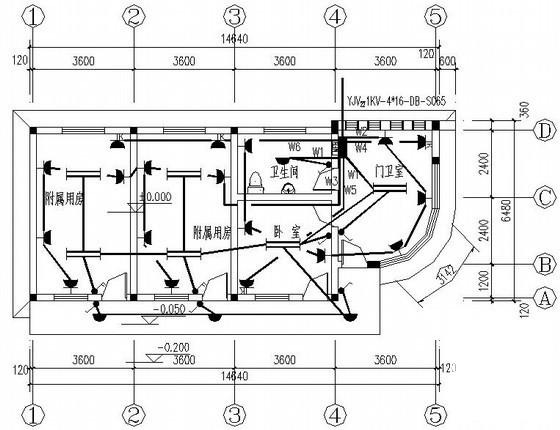

• 三、照明插座平面图
• 四、 弱电平面图

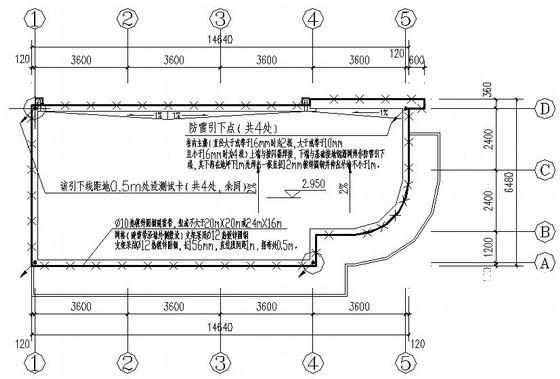

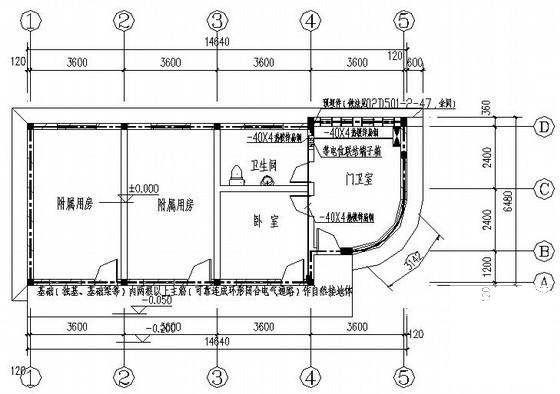

• 五、 防雷接地 平面图

附件详情

本稿件是特殊教育学校门卫室电气施工图纸，工程分为砖混结构，建筑高度3.2m，建筑面积87平方米，建筑结构的类别为丙类，建筑耐火等级为二级。电气设计包含配电设计、照明、插座动力、电话宽带、防雷接地系统。
