一份6层安置小区给排水设计CAD施工图纸（13栋、车库、门卫室）

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：多层建筑
• 建筑设计面积：46471.16平方米
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：98张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统
• 供水方式：市政供水
• 排水体制：污废分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：25
• 项目所在地：重庆

附件详情

• 楼施工设计说明
• 给排水平面图
• 排水系统展开图
• 户型给排水大样图

附件详情

资料介绍：本项目某古镇安置小区三期，东侧及北侧为待开发用地。项目建设总用地约27238.00 平方米，规划总建筑面积约为46471.16平方米，共有13栋单体建筑。本子项为B户型6层底商住宅1#楼（1层为商铺，2~6层为住宅），总建筑面积约3387.62平方米，建筑总高度为20.620米，工程等级为二级，耐火等级为二级.包含：给水系统、雨水排水系统、污水排水系统、建筑灭火器配置系统。根据《 建筑设计防火 规范》8.3.1.4条以及8.3.1.5条规定7层以下普通住宅不需要设置室内消火栓系统。

设计内容:该项目设有生活给水系统、室内生活污水系统、雨水及空调排水系统、消火栓系统、建筑灭火器配置系统等。

，图纸共98张。

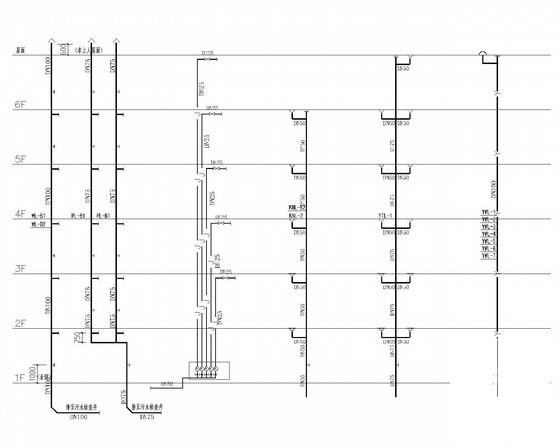

给排水系统展开图

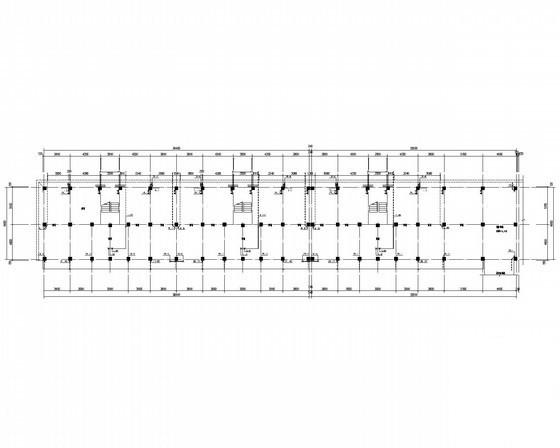

一层给排水平面图

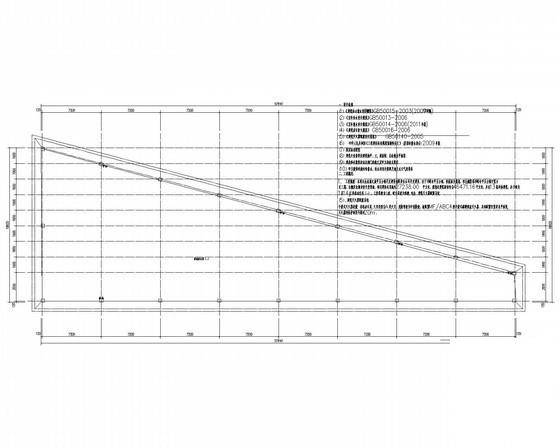

非机动车库（一）一层给排水平面图

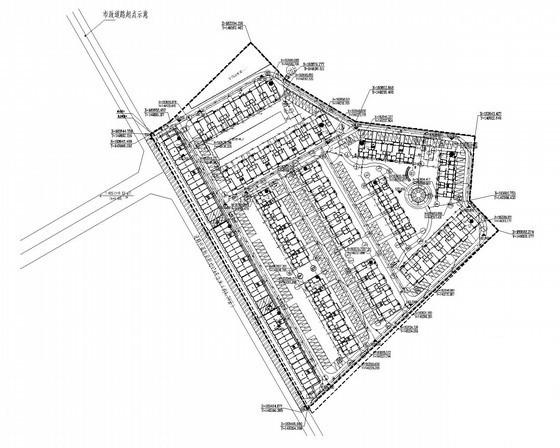

第 1 张图

第 2 张图

第 3 张图

第 4 张图
