一份安置小区给水排水CAD施工图纸

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 图纸设计深度：施工图
• 参考图纸：111张
• 设计年代：近代
• 地下室用途：设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统
• 消防设计：室内消火栓系统
• 供水设备：高位水箱,水泵站
• 供水方式：市政供水
• 供水分区：三区
• 排水体制：污废合流
• 排水技术：压力排水
• 火灾危险等级：轻危险级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 特殊系统：太阳能热水系统,压力排水
• 大样节点：泵房,卫生间,设备房布置
• 热水供应方式：局部热水供应
• 项目所在地：河南

附件详情

• 地下室给排水消防平面图

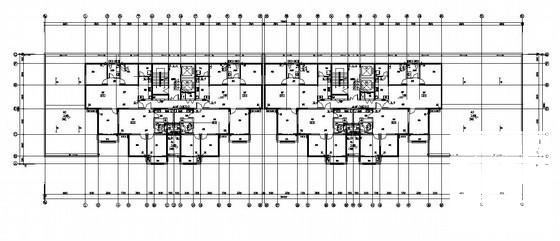

• 给排水消防平面图
• 屋顶给排水消防平面图
• 消火栓系统原理图
• 卫生间给排水大样图
• 卫生间给排水支管系统图
• 排水干管系统图
• 压力排水原理图
• 标准层给排水大样图
• 标准层排水支管系统图
• 水泵房管路放大图
• 水泵房设备布置图
• 太阳能系统原理图
• 排水支管系统图
• 底层污水单排系统图

附件详情

项目概要：本项目由5栋11层住宅，8栋18层住宅，4栋沿街18层商住楼及若干设备用房和物业用成。
设计内容包括：本单体内的生活给水系统、生活污废水系统、室内消火栓给水系统、压力废水系统以及建筑灭火器配置等系统。

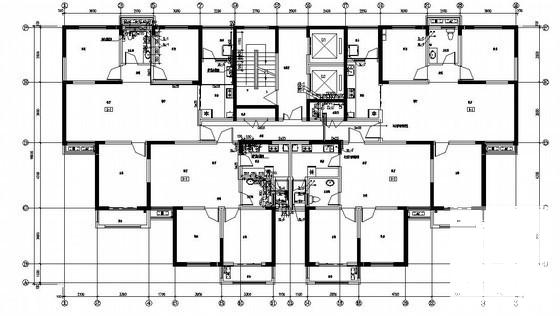

标准层户型给排水大样图

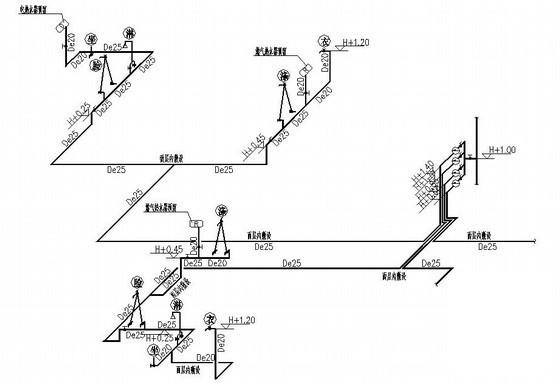

标准层给水支管系统图

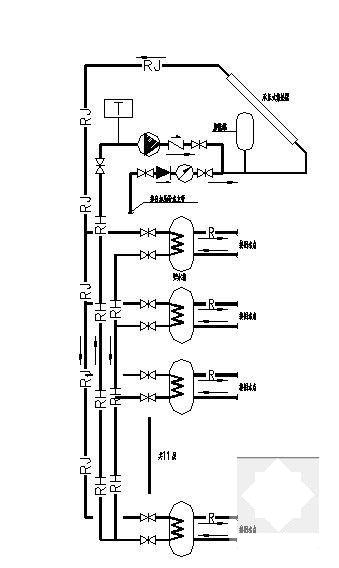

太阳能系统原理图

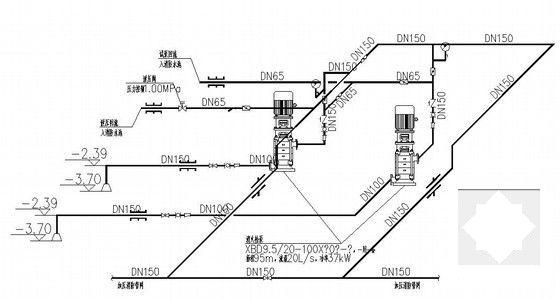

消火栓泵管路系统图

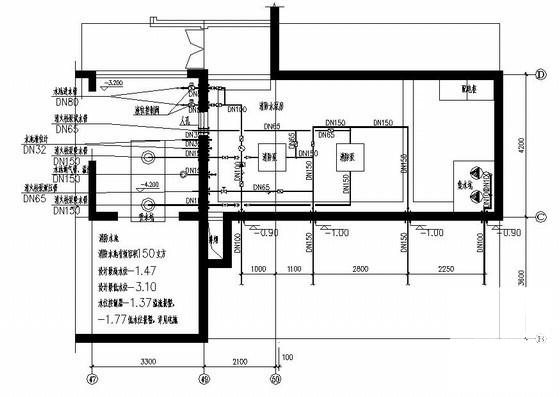

水泵房管路放大图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
