一份11层框架剪力墙安置小区结构CAD施工图纸(桩基、地下车库)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：11层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：6度抗震
• 风压：0.50kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：20张

附件详情

该项目:1~6#楼采用框架-剪力墙结构、配电房为框架结构，1~6楼为地上11层、配电房为2层、车库地下1层。其中部分地下室兼作人防地下室。
该资料包含：
结构设计总说明、桩位布置图、承台及地梁布置平面图、地下室结构布置平面图、墙、柱定位图、结构 平面布置图 、梁平法施工图、楼梯节点、墙体节点、 节点详图 共20张图纸。

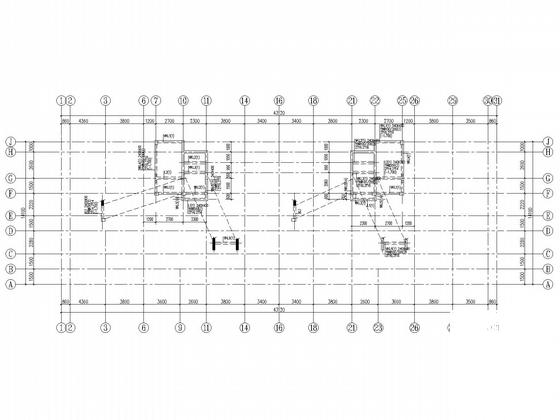

结构平面布置图

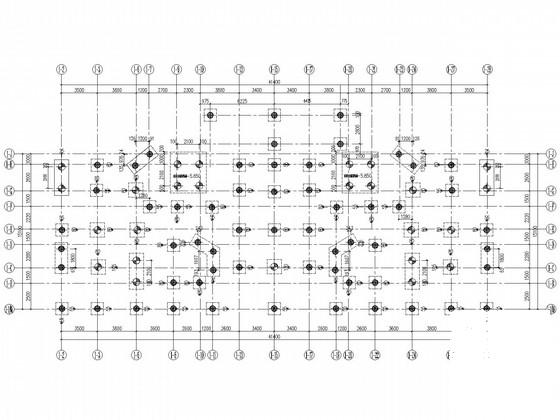

桩位布置图

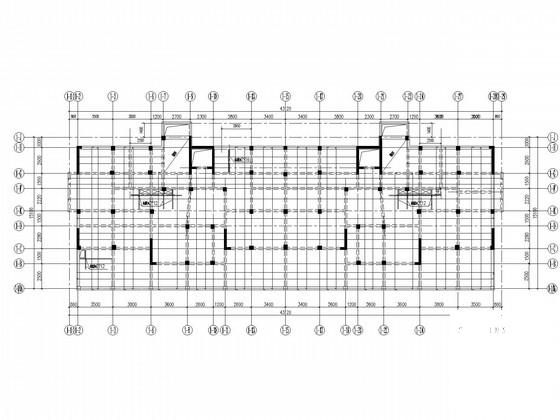

机房顶梁平法施工图

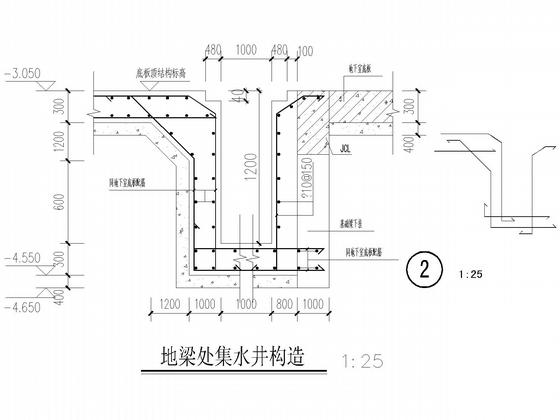

地梁处集水井构造

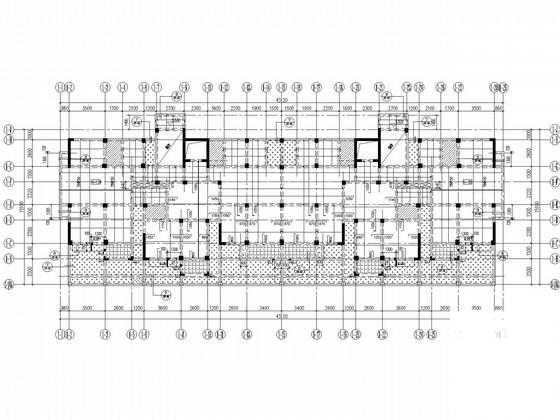

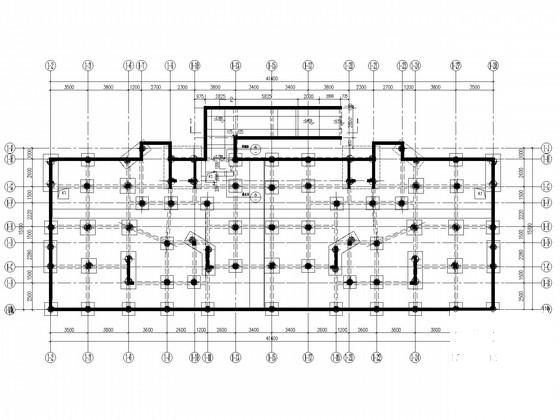

地下室结构布置平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
