一份大底盘地下1层框架车库结构CAD施工图纸

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 风压：0.40kN/平方米
• 雪压：0.35kN/平方米
• 地下室功能：车库
• 参考图纸：14张
• 设计年代：近代

附件详情

小区地下车库及人防工程，地下一层。结构型式为钢筋混凝土框架结构.基础形式为钢筋混凝土，独立基础，带250(人防区为300)厚钢筋混凝土防水板。地下车库人防区为甲类防空地下室，防护级别为核6B级。抗震等级为框架三级，剪力墙三级。其抗震设防烈度为八度。基础设计等级为丙级。

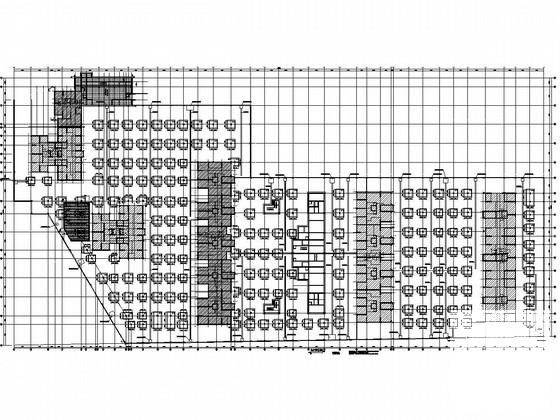

该资料包含： 结构设计说明 ，基础平面布置图，剖面图，墙柱平面定位图，梁平法施工图，地下车库顶板 平面布置图 ，防护单元一、二人防墙体布置，运输通道出入口平面放大图，坡道梁平法施工图，楼梯图等共计14张图。
分享投稿时间：近几年。

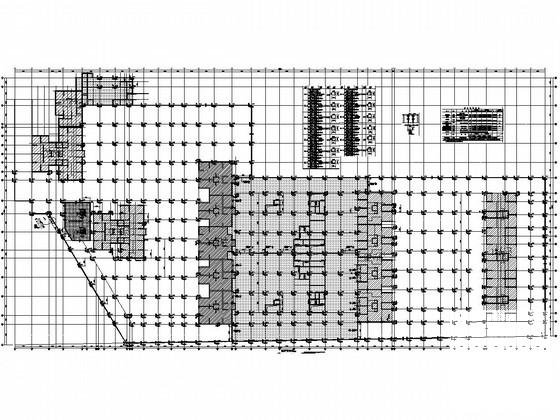

墙柱平面定位图

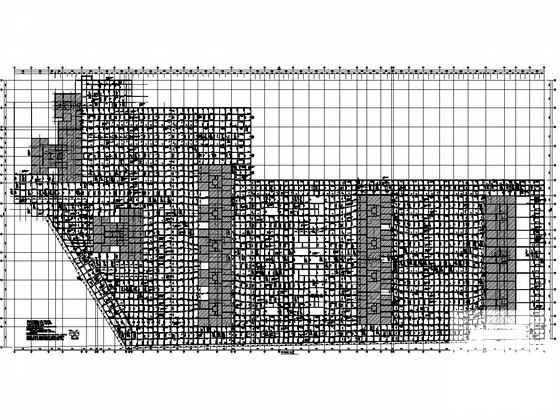

梁平法施工图

坡道梁平法施工图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
