一份梁板柱结构地下汽车库结构CAD施工图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 地下室功能：人防,车库
• 参考图纸：16张
• 设计年代：近代

附件详情

该项目平时为汽车库,战时为甲类人防地下室,核六、常六级。地震基本烈度为7度，IV类场地，钢筋混凝土梁板柱结构，顶板上覆土1.2m，人防地下室顶板面标高为-2.100。防水及抗浮设水位以小区室外道路标高下0.5m计，结构承载力按顶板覆土1.2m，使用用途为道路和景观绿化；局部堆高处采用轻质材料填充，确保覆土不超过1.2m。

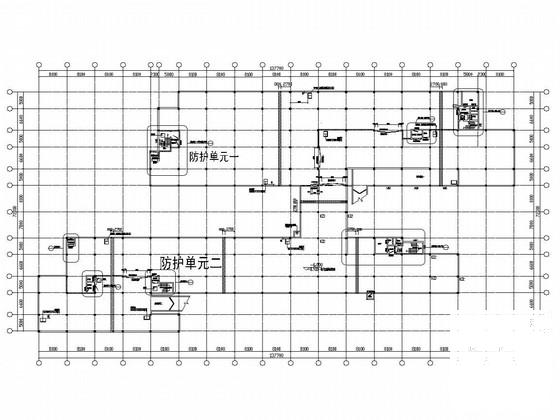

包括：结构施工总说明，桩位 平面布置图 ，地下室底板结构图 ，地下室人防结构布置图，地下室顶板结构图，口部平面详图，临战封堵详图，汽车坡道详图， 楼梯详图 ，地下车库通风预留洞、预埋件图等共计16张图。
6月。

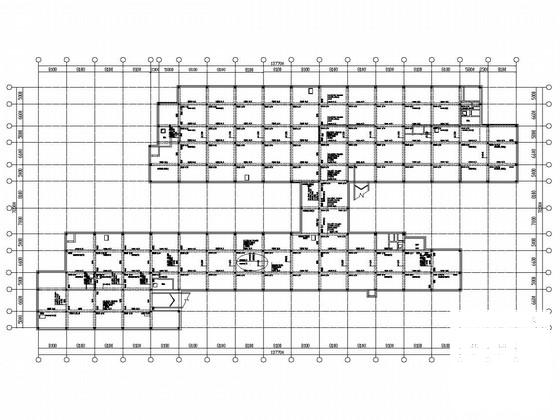

地下室底板结构图

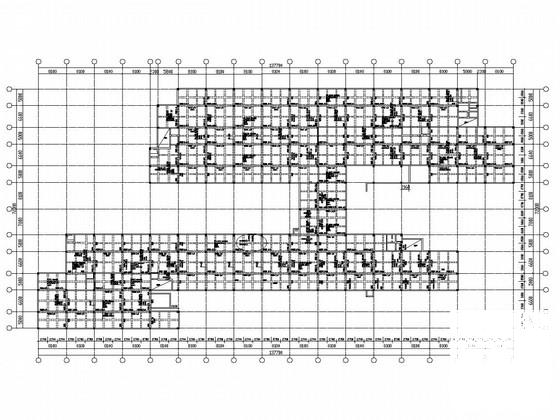

地下室顶板结构图

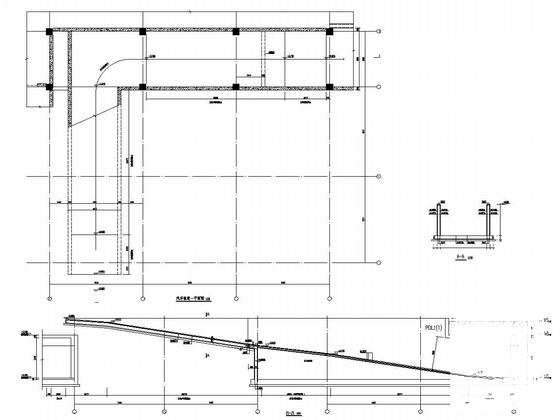

汽车坡道二详图

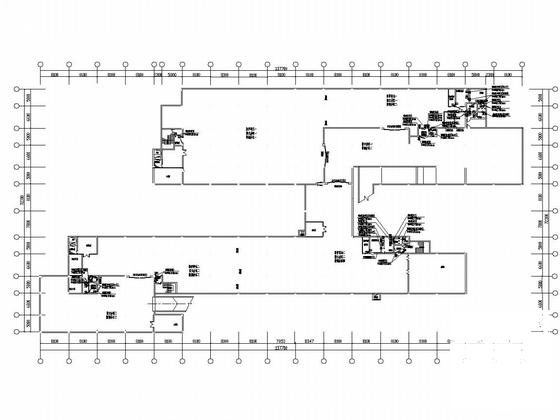

地下车库通风预埋件、预留洞平面图

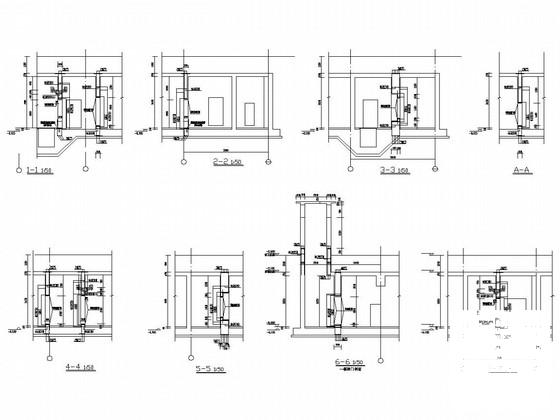

口部详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
