30层大底盘地下室剪力墙结构住宅楼结构施工CAD图纸
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：30层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 抗震设防烈度：6度抗震
- 风压：0.30kN/平方米
- 雪压：0.35kN/平方米
- 地下室功能：车库
- 参考图纸：40张
- 设计年代：近代
附件详情
该项目为江西某普通的高层住宅楼，地上30层，高度为90.65米，底部为一层大底盘地下室，结构型式为现浇钢筋混凝土剪力墙结构，基础为机械钻孔嵌岩灌注桩，6度设防。
该资料包含：
结构设计说明

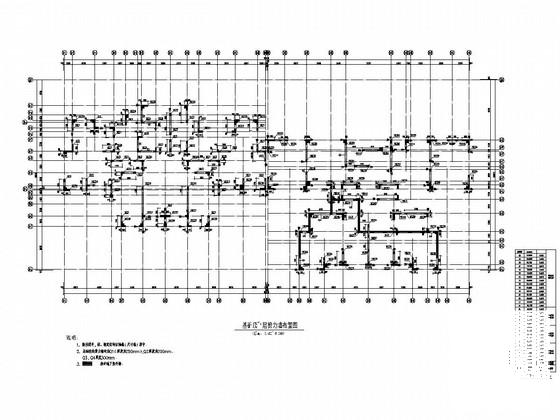

、桩基布置图、剪力墙平面图及详图、结构平面图、梁配筋图、
楼梯详图
、
节点详图
等共40张图纸。

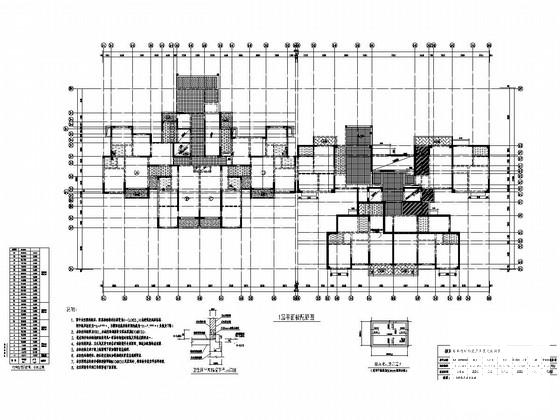

1层平面板配筋图

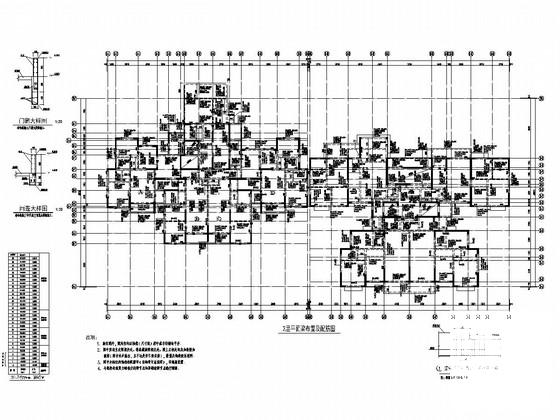

2层平面梁布置及配筋图

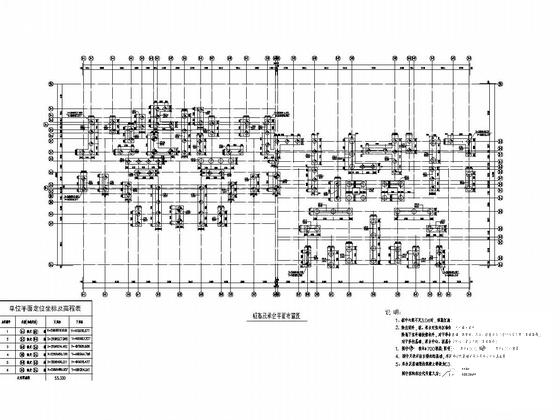

桩基及承台 平面布置图

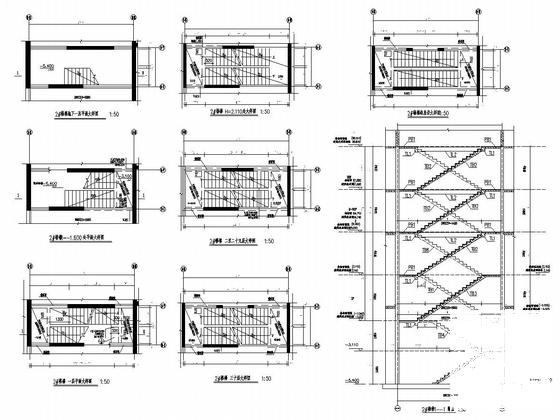

2#楼梯详图
主楼屋面层平面梁布置及配筋图
