31层大底盘地下室剪力墙结构高层住宅楼结构施工CAD大样图

附件详情

该项目为江西某普通的高层住宅楼，地上31层，高度为93.6米，底部为一层大底盘地下室，结构型式为现浇钢筋混凝土剪力墙结构，基础为机械钻孔嵌岩灌注桩，6度设防。

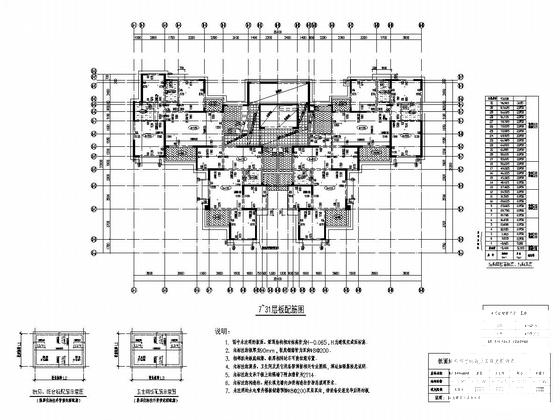

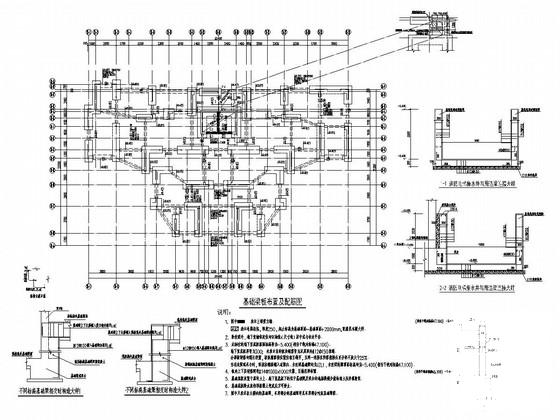

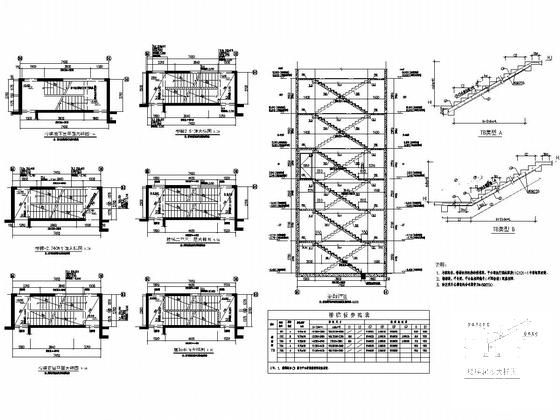

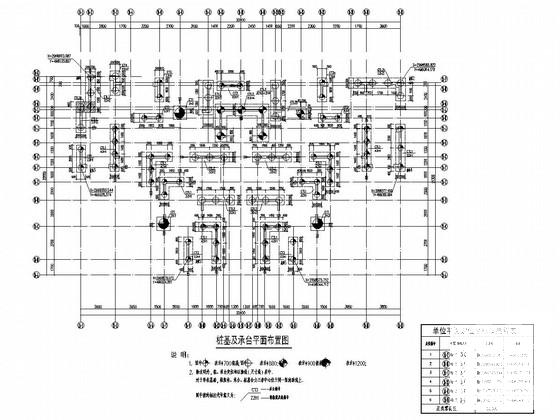

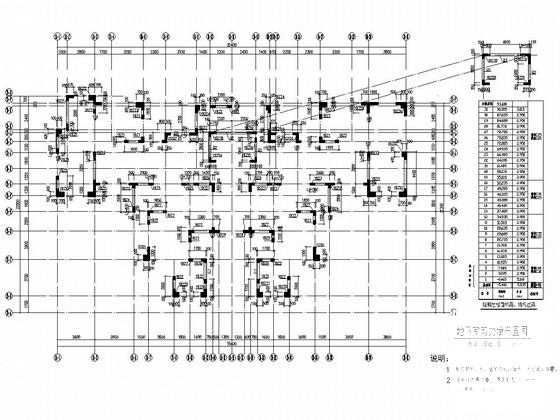

该资料包含： 结构设计说明 、桩基及承台 平面布置图 、桩基详图、承台详图、基础梁板布置及配筋图、剪力墙布置图、剪力墙柱表、梁布置及配筋图、板配筋图、大样详图、 楼梯详图 等共30张图纸。
