一份地下1层框架结构汽车库结构CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度类型：单层建筑
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 地下室功能：人防,车库,设备用房
• 参考图纸：25张
• 设计年代：近代

附件详情

本图纸为某小区的地下汽车库，为地下一层，层高为4.9米，顶板覆土厚度1.1~1.2米，该项目总建筑面积为36254.56平方米。该项目为现浇框架结构，地下车库采用天然地基独立基础加防水底板。地下车库部分为甲类防空地下室，其余部分为车库及设备用房。

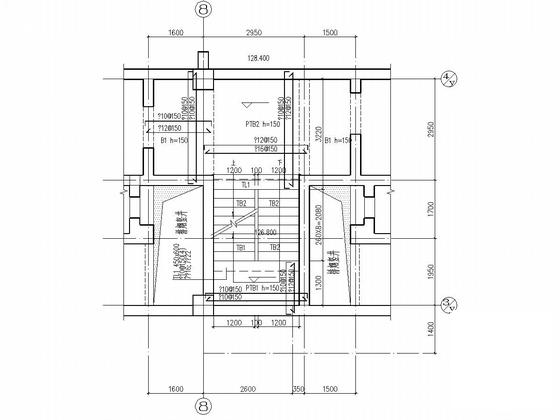

该资料包含：结构设计总说明、基础平面图、基础模板图、结构平面图、墙平法施工图、柱平法施工图、梁平法施工图、人防大样详图、 楼梯详图 等共25张图纸。
出图时间：近代.03。

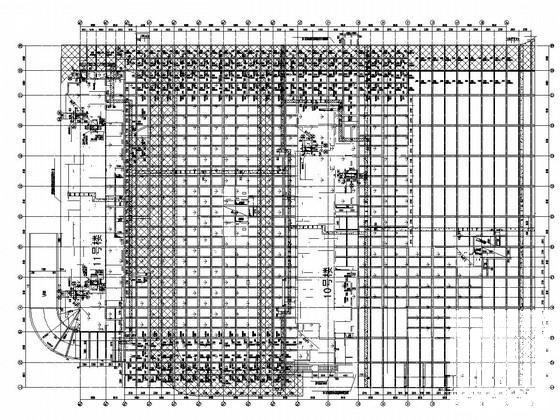

A区基础模板图

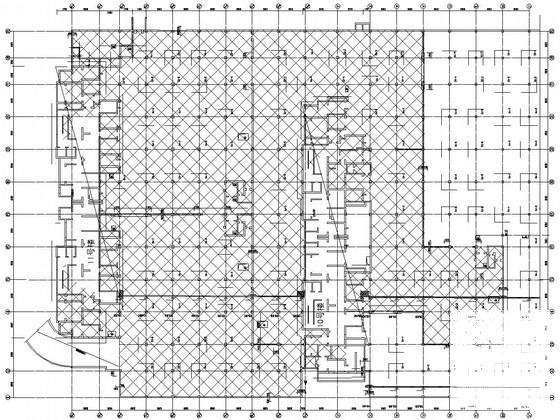

A区顶板结构平面图

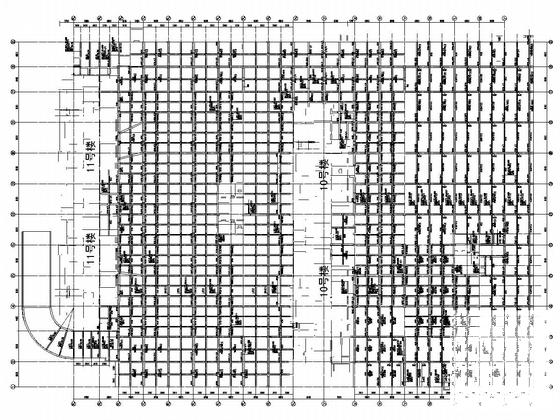

A区横梁平法施工图

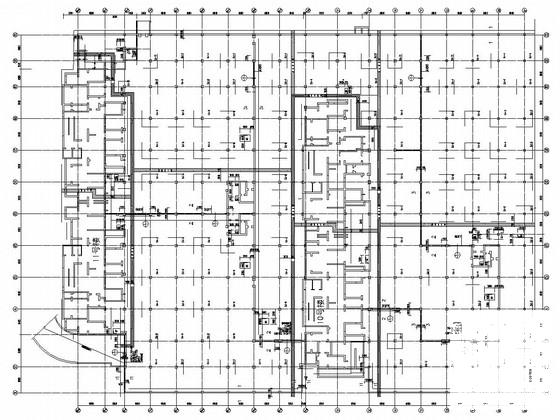

结构平面图

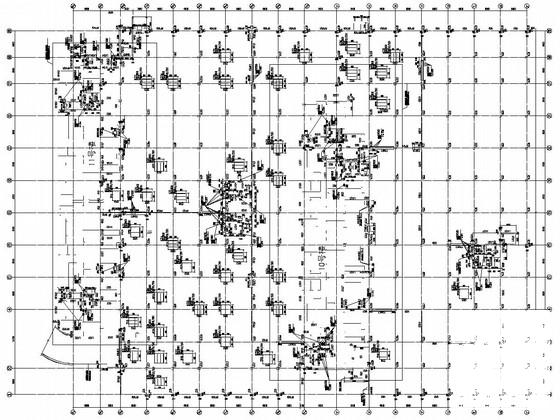

墙、柱平法施工图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
