地上地下各1层框架结构车库结构CAD施工图纸(dwg)

ffgg7781

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通建筑
• 建筑高度：多层建筑
• 地上层数：1层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 地下室功能：车库
• 参考图纸：13张
• 图纸年代：近代

附件详情

地上地下各一层车库项目，地址位于重庆，框架结构，抗震设防烈度为6度，基础采用机械成孔灌注桩，基础设计等级为丙级。
该资料包含：车库结构设计总说明，基础说明，车库基础平面布置图，基础梁平面布置图，基础大样，柱、剪力墙 平面布置图 ，结构模板平面图，梁配筋图，板配筋图，车道图等共计13张图。
出图时间：2012年12月。

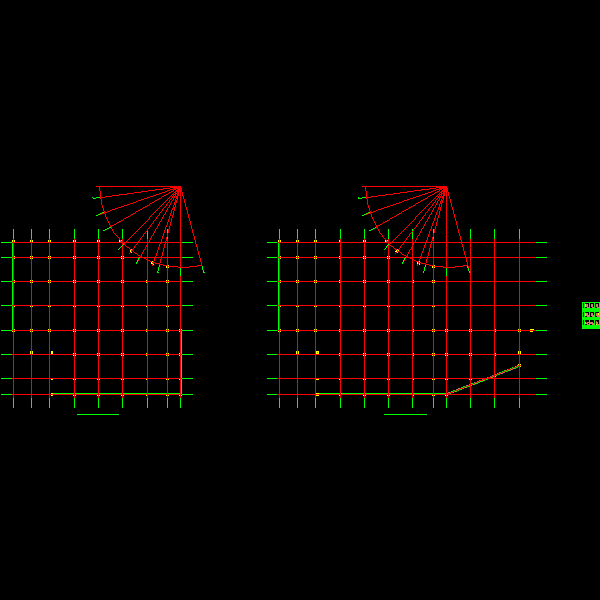

车库基顶～负一层柱、剪力墙平面布置图

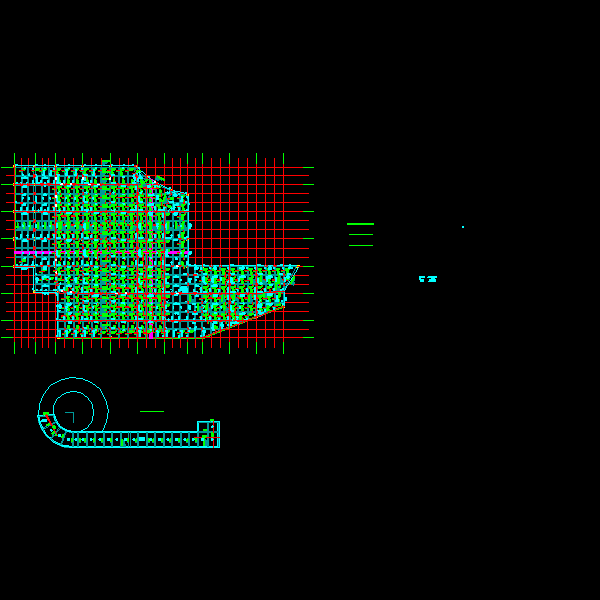

车库负一层结构模板平面图

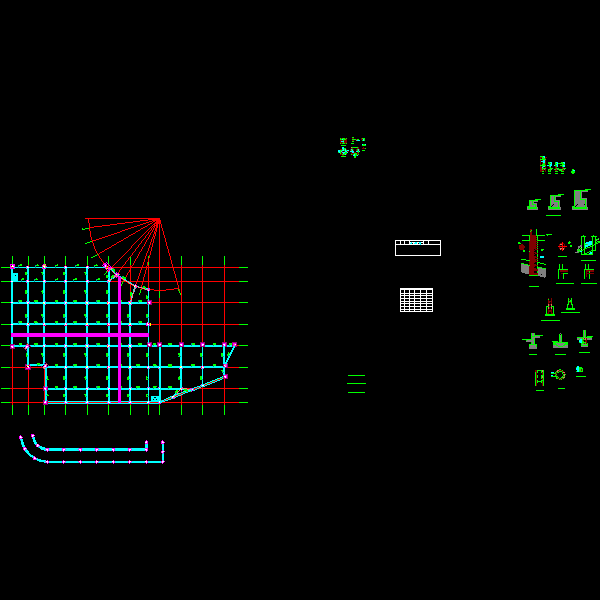

车库负一层板配筋图

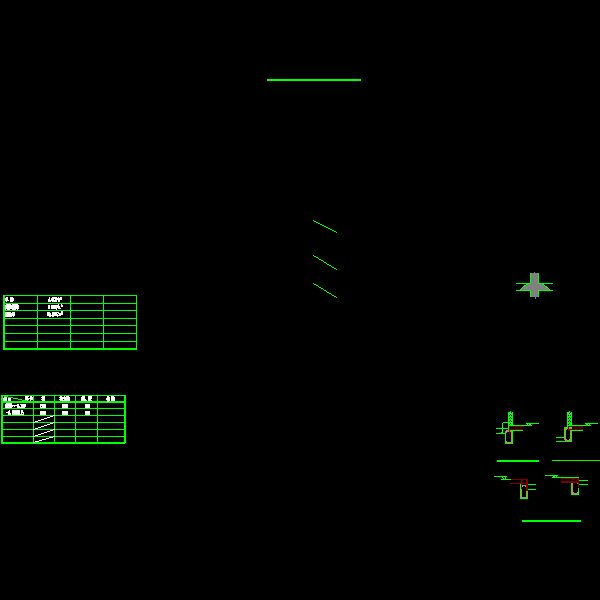

基础大样

车库一层梁配筋平面图

一层模板图(车库)_t6.dwg

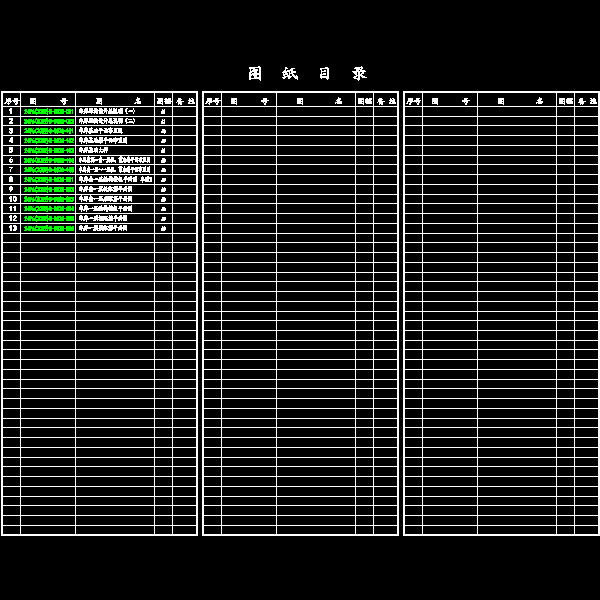

图纸目录(车库)_t6.dwg

基础(车库)_t6.dwg

柱墙(车库)_t6.dwg

结构设计总说明（一）(车库)_t6.dwg

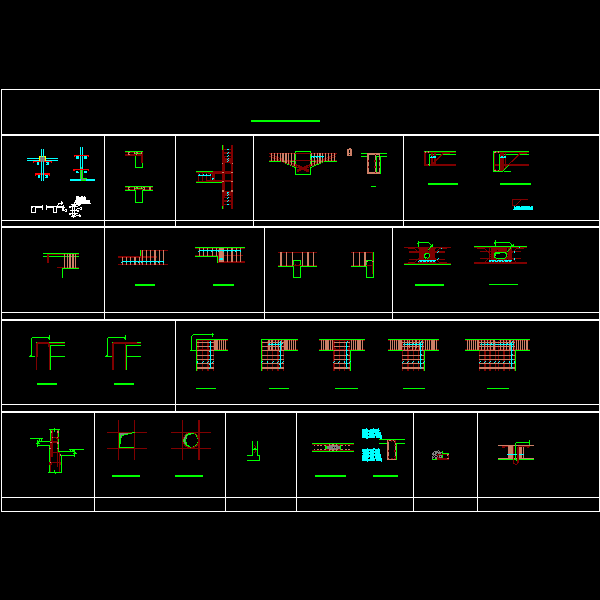

结构设计总说明（二）(车库)_t6.dwg
