[CAD]框架结构地下车库结构施工图纸（387个车位）(基础平面布置)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 地下室功能：车库
• 参考图纸：9张
• 设计年代：近代

附件详情

该项目为河北某地下一层车库，框架结构，车库面积为12743.20平方米，层高3.9米，车位数为387个，图纸主要包括：坡道配筋图，汽车坡道示意图，暗柱详图，基础大样图，墙、柱平法施工图，3.900结构平面图，3.900梁平法施工图，基础平面布置，模板及顶板允许荷载布置图共计9张图。
分享投稿时间：近几年6月。

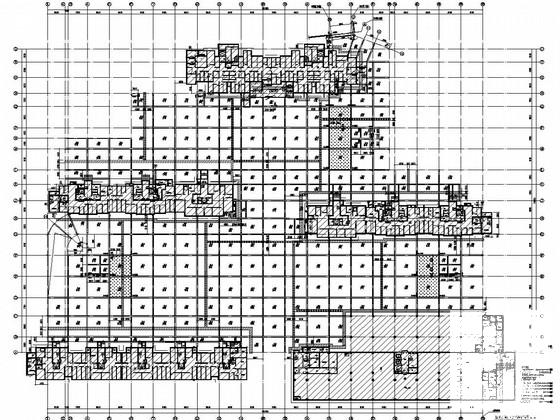

墙、柱平法施工图

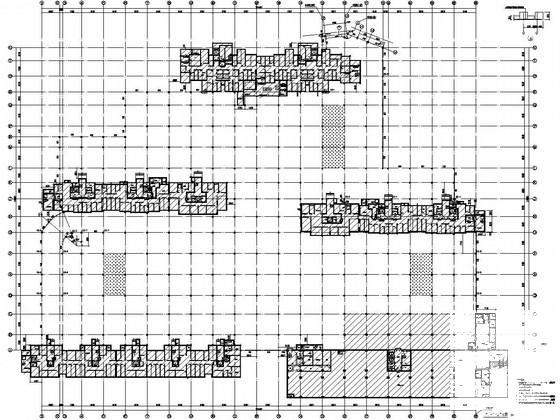

3.900结构平面图

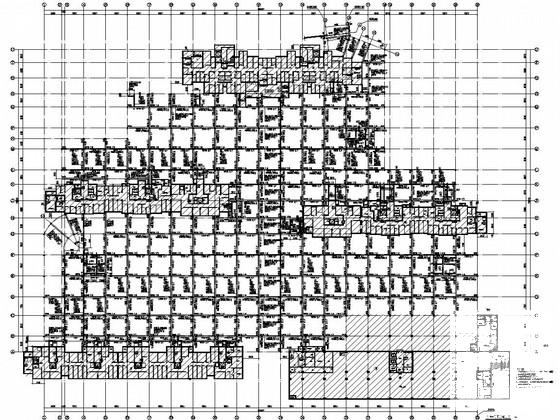

模板及顶板允许荷载布置图

第 1 张图

第 2 张图

第 3 张图

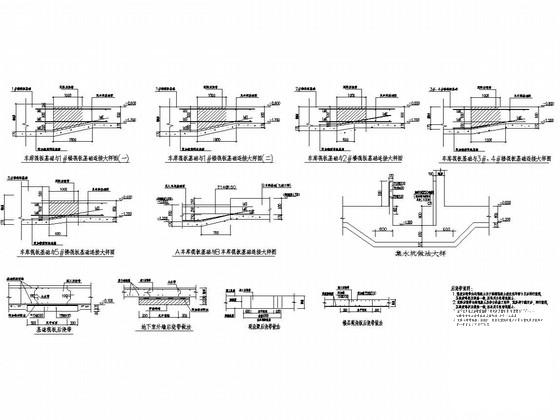

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
