一份6层医院办公楼框架结构CAD施工图纸(地下室顶板)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 风压：0.45kN/平方米
• 雪压：0.25kN/平方米
• 参考图纸：25张

附件详情

该项目位于 ，地下一层，地上六层。建筑总长80.8m,宽14.36m,室内外高差0.75m，主屋面高度23.15m.
该资料包含：
结构设计总说明、地梁平面布置图、筏板基础 平面布置图 、柱配筋图、梁钢筋图、地下室顶板钢筋图、板钢筋图、屋面板钢筋图、 楼梯详图 共25张图纸。

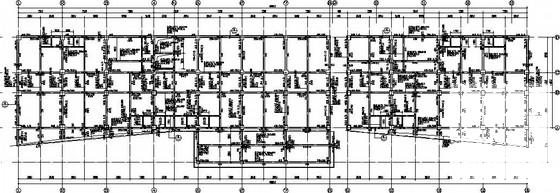

第 1 张图

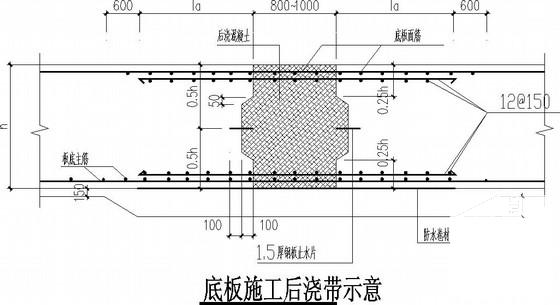

第 2 张图

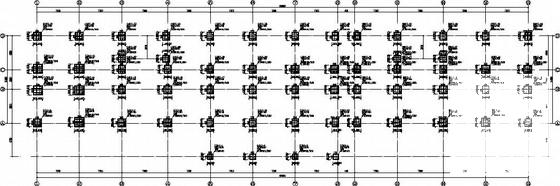

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
