一份16层加1层阁楼剪力墙住宅结构CAD施工图纸(地下室顶板)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：16层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础,桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.60kN/平方米
• 雪压：0.20kN/平方米
• 地下室功能：车库
• 参考图纸：29张
• 设计年代：近代

附件详情

该项目地上十六层加一层阁楼，地下为二层。地上各层层高均为2.9米，地下室层高为 3.20m, 2.80m，建筑檐口标高为 50.250m。以地下室顶板为嵌固端。该项目建筑设计结构形式为剪力墙结构，基础形式为平板式筏基，该项目与地下车库部分整体连接不设缝，为避免过大沉降差，在主楼与车库间设置沉降后浇带。
该资料包含： 结构设计说明 ，基础结构图，剪力墙布置图，抗震墙边缘构件大样图，梁板配筋图，楼梯图，墙身详图。
分享投稿时间：近几年1月。

墙柱布置图

梁配筋图

构造详图

楼梯图

板配筋图

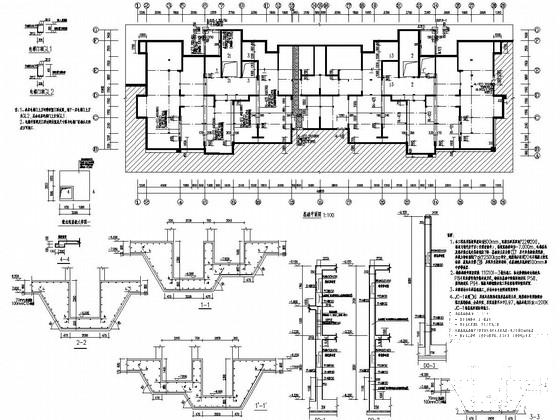

第 1 张图

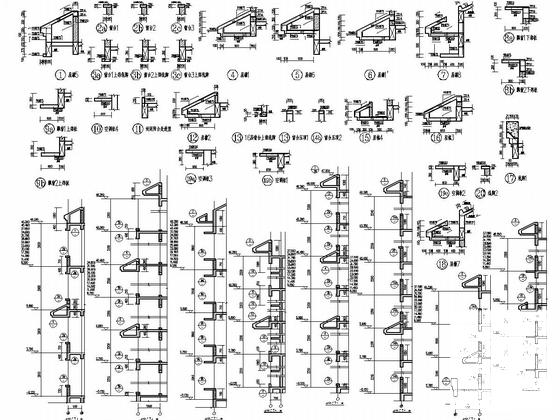

第 2 张图

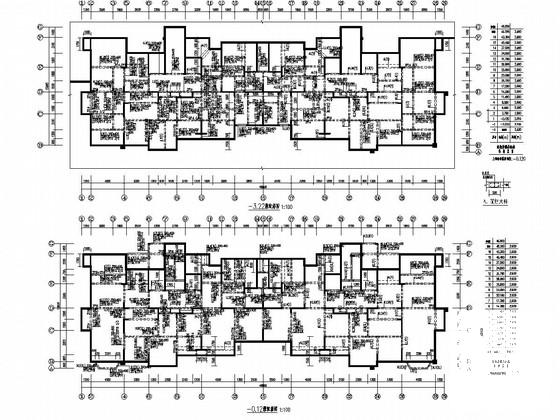

第 3 张图

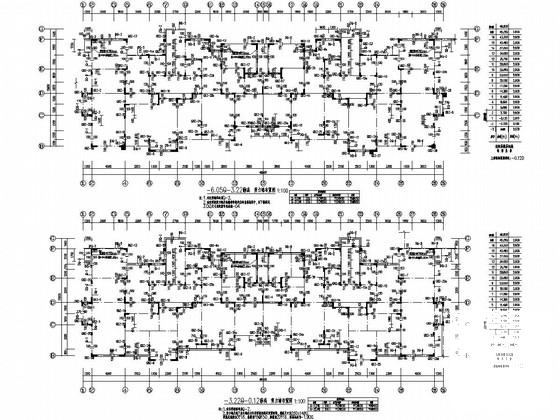

第 4 张图

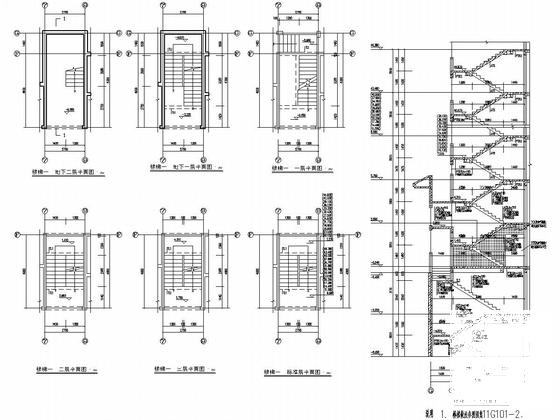

第 5 张图

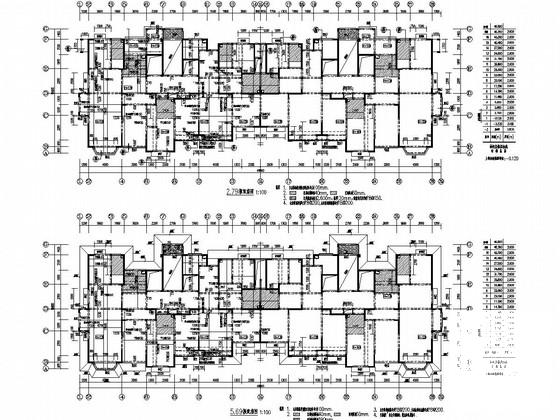

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
