一份6层框架结构住宅CAD施工方案图纸（带阁楼）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：20张
• 图纸年代：近代

该项目是弧形六层框架结构住宅项目，带阁楼，基础为普通夯式扩底灌注桩基础，抗震设防烈度为6度。
包括：结构设计总说明，桩定位图，承台 ，基础顶~3.000m柱定位图，3.00m~15.000m柱定位图，15.000m~18.000m柱定位图，18.000m~屋面柱定位图，柱 表，地梁配筋图，各层模板配筋图，各层梁配筋图，阁楼层模板配筋图，阁楼层梁配筋图，屋面层模板配筋图，屋面层梁配筋图，楼梯大样图，共计20张图。
工程已经完成并运行两年。


弧形的六层住宅楼钢筋混凝土等全套结构竣工图，内容详细，已完成投入使用2年

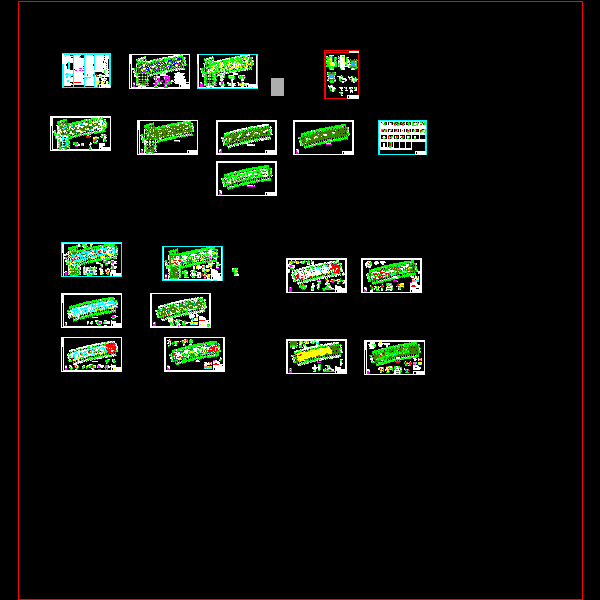

第 1 张图
