一份6层砖混结构住宅楼结构CAD施工图纸（带阁楼条形基础）

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.55kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：10张
• 设计年代：近代

附件详情

该项目主体为地上六层带阁楼。结构体系为砖混结构。基础形式采用条形基础。场地标准冻深:-2.10米，抗震设防烈度为6度。

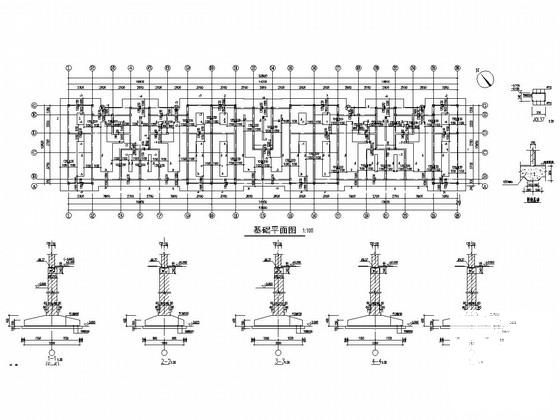

该资料包含： 结构设计说明 ，基础图，地沟及一层阳台布置图，标准及各楼层结构图， 楼梯详图 ，节点详图等共计10张图。
分享投稿时间：近几年8月。

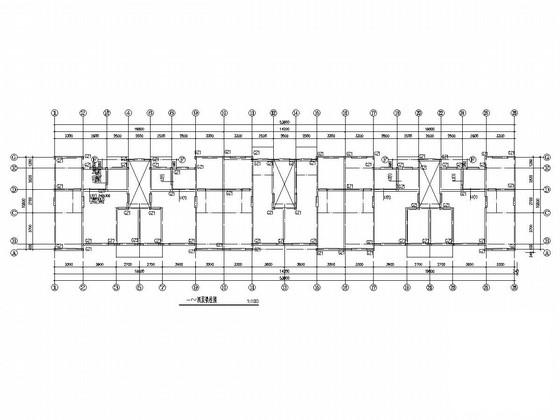

一~四层梁柱图

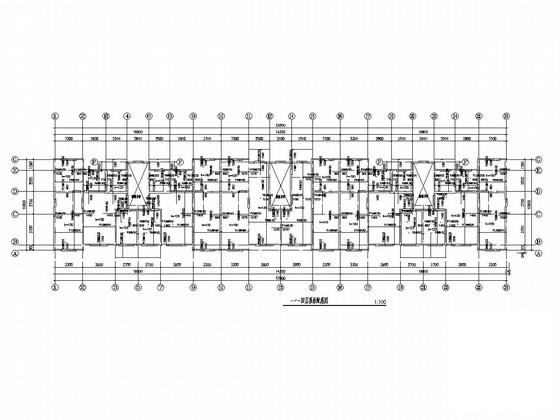

一~四层顶板配筋图

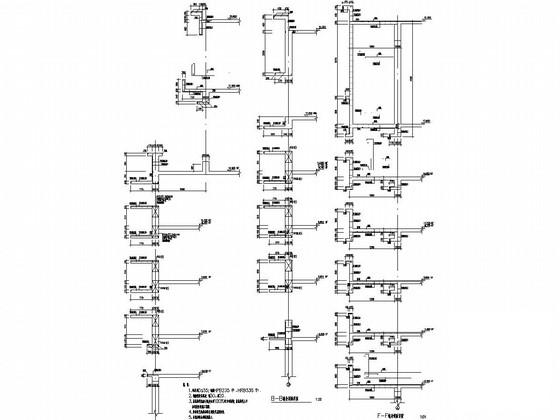

节点详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
