一份砖混结构自来水厂值班室结构CAD施工图纸（条形基础）

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 参考图纸：2张
• 设计年代：近代

附件详情

该项目是某自来水厂值班室项目，为砖混结构，基础设计等级为丙级。墙下采用条基，抗震设防烈度为6度。

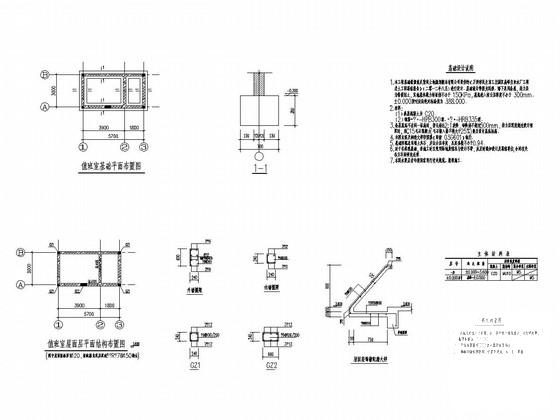

该资料包含：砖混结构施工图说明，值班室基础 平面布置图 ，值班室屋面层平面结构布置图，圈梁图，材料表，共计2张图。
分享投稿时间：近几年10月。
