[CAD]9层框架剪力墙结构住宅结构图纸（建筑图纸、带阁楼）

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：9层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 雪压：0.45kN/平方米
• 地下室功能：车库
• 参考图纸：41张
• 设计年代：近代

附件详情

该项目是住宅项目，框架剪力墙结构，地下一层，地上九层（不包括阁楼和夹层），总建筑面积为4050.85平方米，住宅3663.29平方米（含阁楼118.36平方米）。半地下室面积387.56平方米，单柱独立基础，基础设计等级为乙级，抗震设防烈度为7度。
该资料包含： 结构设计说明 ，基础图，梁板图，墙柱详图，节点详图，建筑设计说明，平立剖面图，窗立面大样图，大样图等共计41张图。
分享投稿时间：近几年1月。

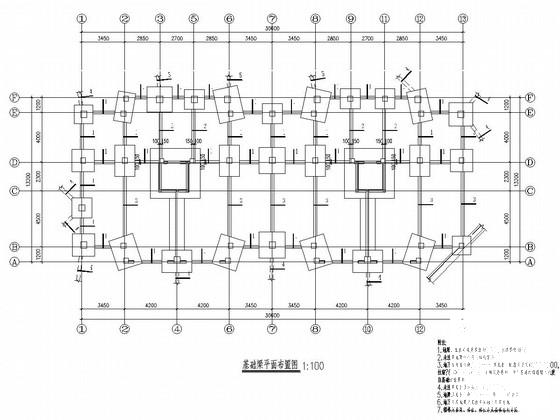

基础梁 平面布置图

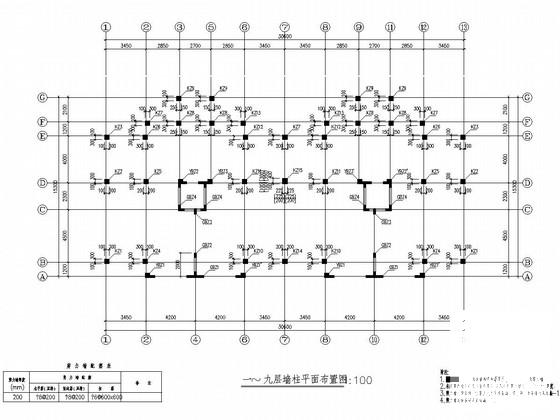

一~九层墙柱平面布置图

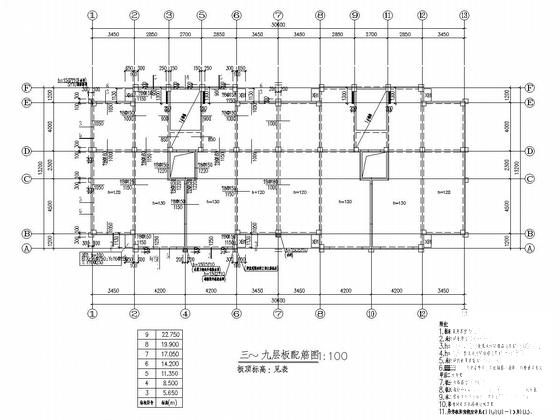

三~九层板配筋图

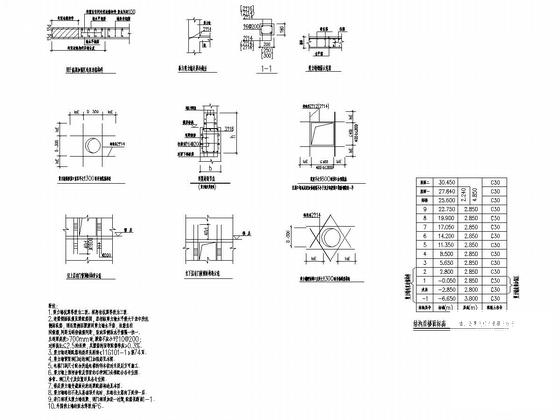

剪力墙及连梁说明

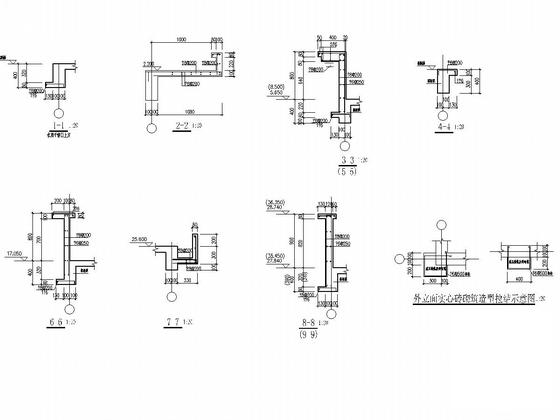

节点详图

三～八层平面图

楼梯图

三~九层梁配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
