一份12层桩基础带跃层住宅楼结构设计CAD施工图纸(地下室顶板)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：12层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 基础形式 ：桩基础
• 结构安全等级：二级
• 参考图纸：27张

附件详情

桩位布置图、承台布置图、基础、底板平面图、墙柱图、地下室顶板模板图、地下室顶板梁配筋图、地下室顶板板配筋图、板配筋图、梁配筋图、模板图、屋顶层模板图、板配筋图、屋顶层梁配筋图、 楼梯详图 、 节点详图 共27张图纸。

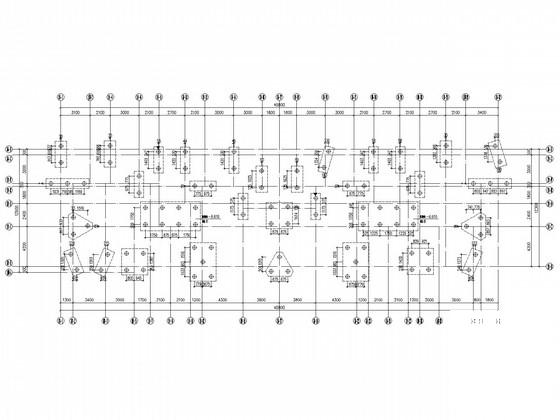

桩位布置图

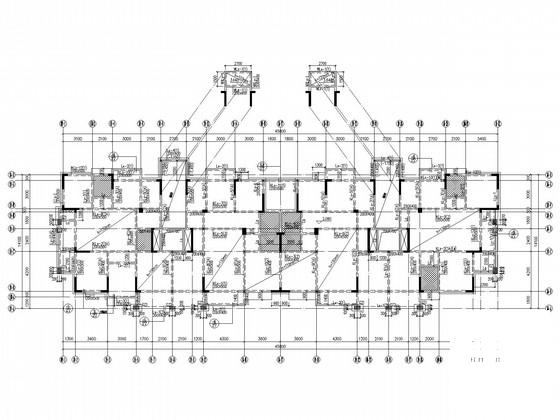

模板图

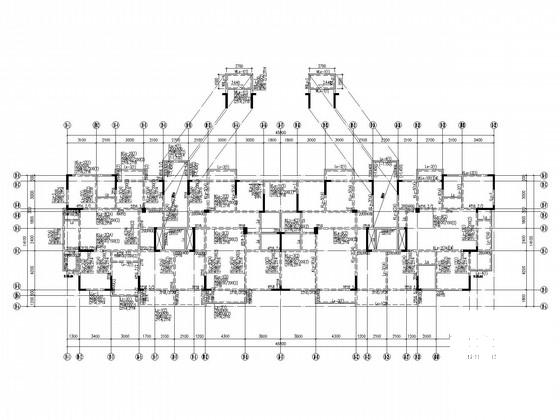

板配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

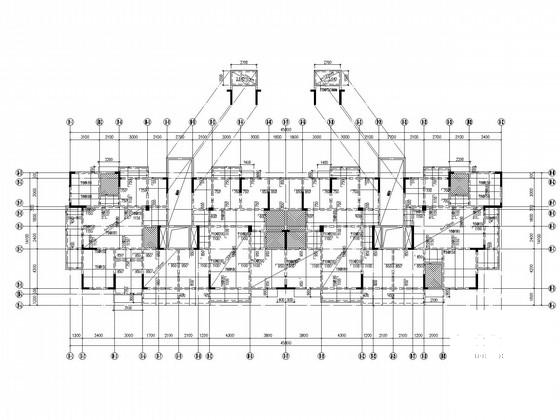

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
