[CAD]5层框架结构办公楼改为医院改造加固结构施工图纸

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 参考图纸：12张
• 设计年代：近代

附件详情

该项目为内蒙古某原办公楼改建为医院，改变使用功能，需进行加固改造，为框架结构，地上五层，地下一层。
该资料包含：结构改造设计说明、柱加固平面施工图、板改造加固平面图等共12张图纸。

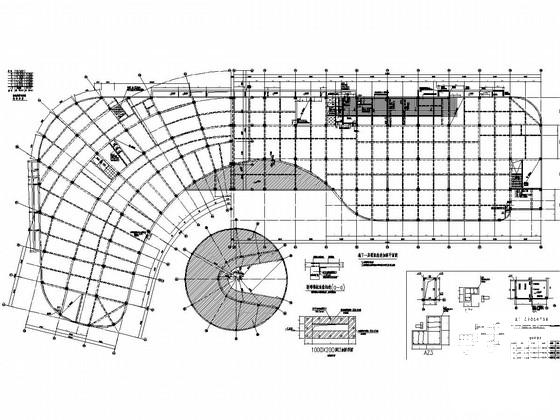

地下一层顶板改造加固平面图

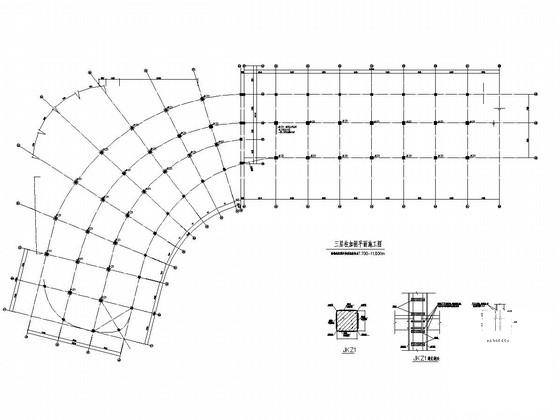

三层柱加固平面施工图

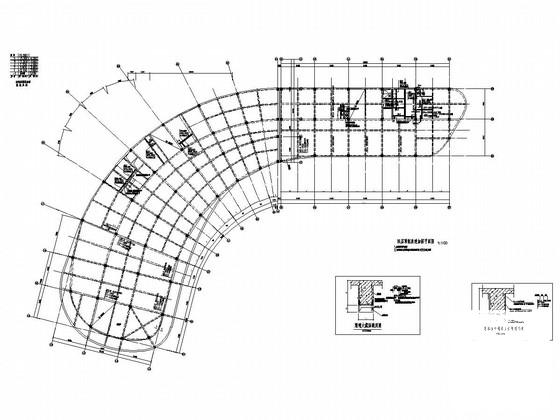

四层顶板改造加固平面图

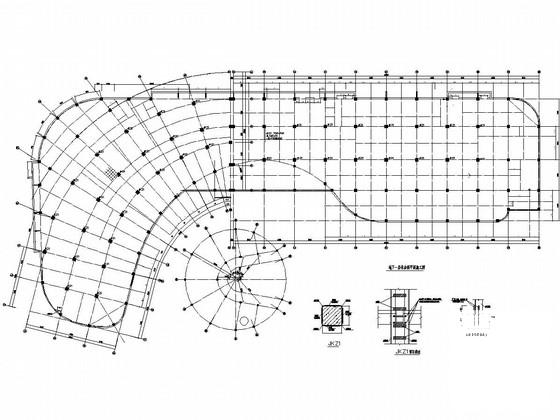

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
