一份商场楼层局部开洞改造加固结构CAD施工图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该项目是商场改造加固项目，对原结构一层顶作局部改造，增设一部分楼面（同原设计结构二层顶），局部开洞。根据增设楼板后，部分梁由于荷载的增加需加固处理；新开洞部分由于开洞位置均位于梁边，所以无需对板边加固，对周边部分梁进行加固；开洞后外露钢筋须作保护处理。

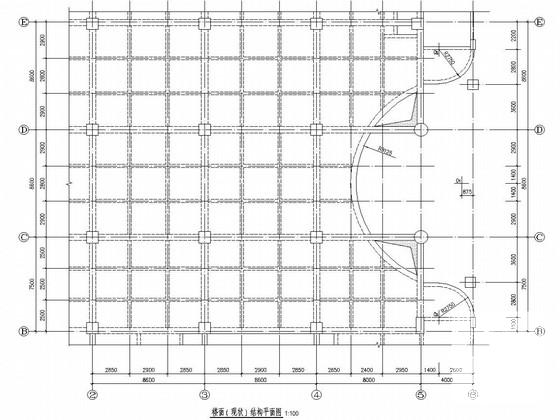

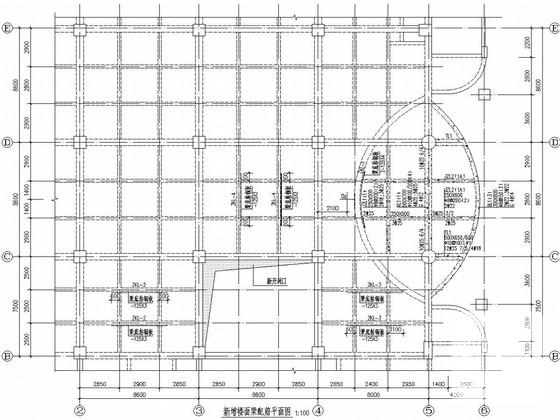

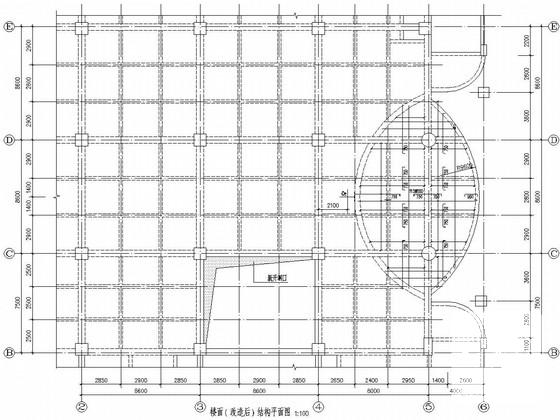

包括：设计说明，楼面（现状）结构平面图，楼面（改造后）结构平面图，新增楼面梁配筋平面图共计三张图。

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
