一份政府地上6层砌体结构办公楼加固改造CAD图纸

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：条形基础
• 参考图纸：20张
• 设计年代：近代

附件详情

该资料包含：一层墙垛加固图，二层墙垛加固图，三层墙垛加固图，四层墙垛加固及墙体改造图，四层顶平面布置图，四层顶板配筋图，四层顶梁配筋图，五层顶梁配筋图，五层顶板配筋图，屋面梁配筋图，屋面板配筋图，五、六层柱定位布置图，新增电梯及基础图，1#、2#楼梯配筋图，3#楼梯配筋图，西楼六层柱定位，西楼五层顶 平面布置图 ，西楼六层梁配筋图，西楼六层板配筋图，开洞及封堵洞口详图，六层弧形窗节点

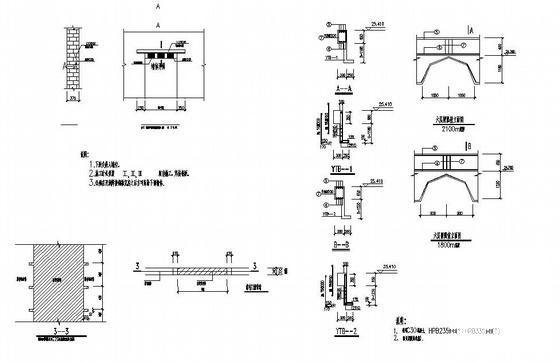

第 1 张图

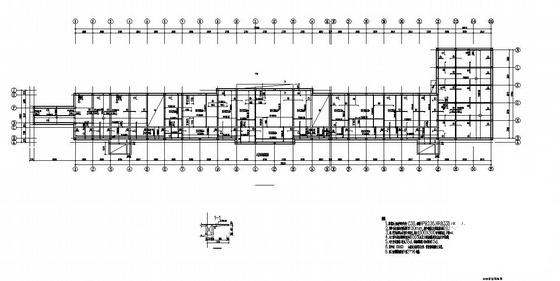

第 2 张图

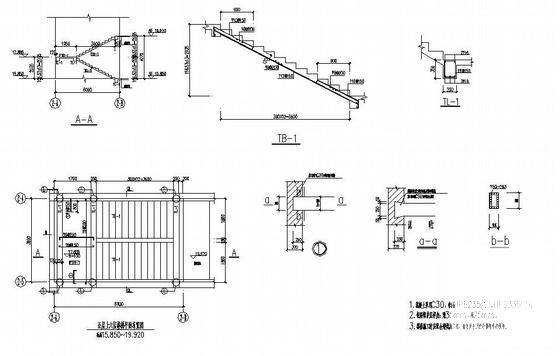

第 3 张图
