一份商场改造为五星酒店结构CAD施工图纸(现浇钢筋混凝土)

[复制链接]

0

主题

0

帖子

1538

积分

超级版主

Rank: 8Rank: 8

积分
1538
发表于 2020-2-10 17:04:24 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:酒店
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:44张

附件详情

该项目为改造项目,位于石家庄市,原工程为综合商业建筑,地上四层,地下一层(二层),建筑物高度22.8m;共分为四段,相邻段结构由伸缩缝分开,现浇钢筋混凝土框架结构,梁式筏板基础.改造前建筑主体已竣工,现甲方委托把该工程第四段改造成五星级酒店.该项目结构改造设计仅针对原结构第四段(A至R轴),其余均按原设计;结构改造设计的内容包括中天井拆除过程的结构验算,建筑类别变化后结构的整体验算和结构改造。
该资料包含:
结构设计总说明
地下室局部夹层拆除平面图
结构拆除平面图;拆除部分设计说明
结构加固平面图
原楼梯拆除、加固图
楼梯和客梯结构改造图
楼梯梯段钢梁详图
钢楼梯节点大样图
新加扶梯拆除、加固图
局部改造结构图
原有楼板洞口补板图
框架柱加固平面图,框架柱加固详图
客梯地坑配筋大样图,客梯地坑底板配筋图
客梯新增机房配筋图
共44张图纸。

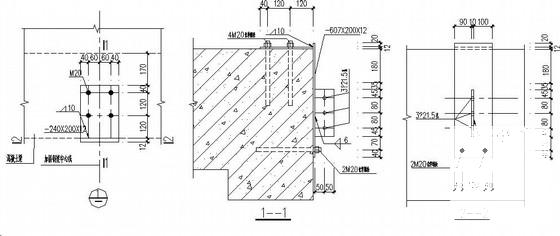

商场结构改造 - 1
第 1 张图

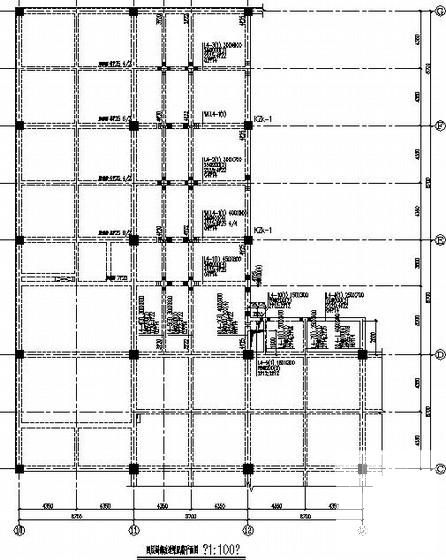

商场结构改造 - 2
第 2 张图

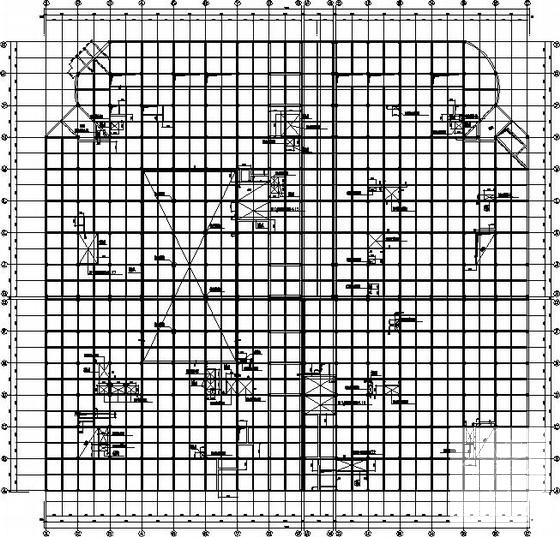

商场结构改造 - 3
第 3 张图
商场结构改造 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-10 17:04:24上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在酒店建筑专区发帖交流相关知识。

附件2099v11edfccc02dseffc1cc11.zip

6.08 MB

下载  售价: 100 积分    赚积分
