一份五星酒店建筑施工CAD图纸（带节能说明）(框架剪力墙结构)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 酒店类型：商务酒店
• 星级标准：五星
• 商业：无
• 建筑高度类型：高层建筑
• 外立面材料：幕墙
• 幕墙面板材料：玻璃幕墙
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 图纸设计深度：施工图
• 项目所在地：广东
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：9张
• 建筑设计面积：40137.88平方米
• 占地面积：2608.23平方米
• 建筑高度：96.6m
• 建筑地上层数：21层
• 设计效果图：无

附件详情

2.1 建设单位名称：东莞xxxxx实业投资有限公司
工程名称：xxx办公大楼
建设地点：东莞xxx镇
2.2 建筑占地面积：2608.23M2 总建筑设计面积：40137.88M2。
建筑层数： 21层(主楼：21层；裙楼： 层；地下： 层)。
建筑高度： 99.600米。
2.3 建筑类别： 民用建筑（ 公共建筑）,
高层建筑（ 一类 ）；
耐火等级：一级
屋面防水等级：Ⅲ级（地下防水等级： 二级）
2.4 结构类型： 框架剪力墙结构
2.5 合理使用年限：50年
2.6 抗震设防烈度：7


这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共9张图纸

及节能说明

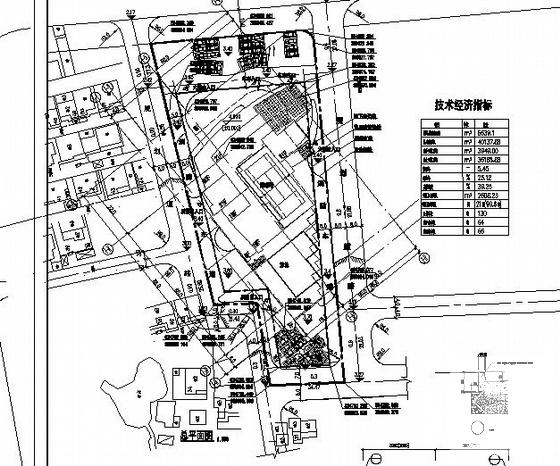

第 1 张图

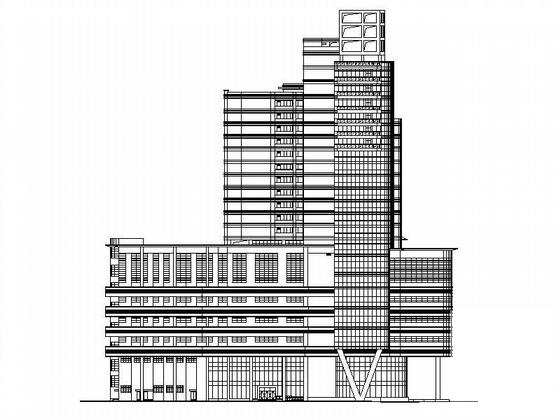

第 2 张图

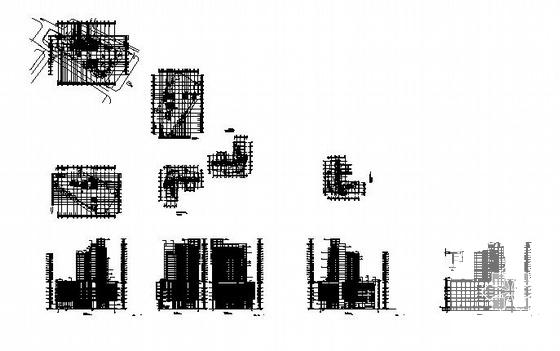

第 3 张图

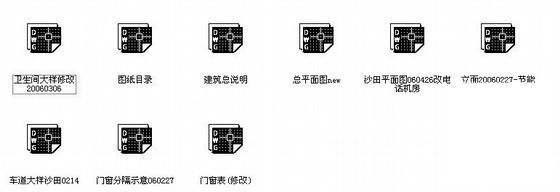

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-11 21:41:12上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在酒店建筑专区发帖交流相关知识。
