一份框架结构商业建筑结构CAD施工图纸（节能计算书）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 商业聚合形态：“线”型
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目所在地：天津
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：3314.89平方米
• 建筑高度：13.9m
• 地上层数：3层
• 设计效果图：无

附件详情

1.建筑物总长度L： L = 91.70m
2.建筑物高度H： H = 13.90 m
3.建筑面积A0： A。= 3314.89m2
4.外表面积F0：
F。= 222x8.05+89.1x3.9+1443.69= 3578.28m2
5.建筑体积V0：
V。= 1443.69x8.05+410.68x3.9=13223.35m3
6.体型系数S： S = 3578.28/13223.35= 0.27<0.3
7.窗墙面积比：
南向 = 523.09/ 1033.515= 0.506<0.70
东向 = 150.77/ 236.115 = 0.639< 0.70
西向 = 99.75/ 221.01= 0.451< 0.70
北向 = 649.89/ 1019.85 = 0.637< 0.70

工程为框架结构3层商业。节能计算按公建考虑，按天津节能50% 设计。

内容包括完整的建筑、结构施工图及节能说明。

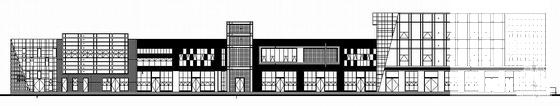

第 1 张图

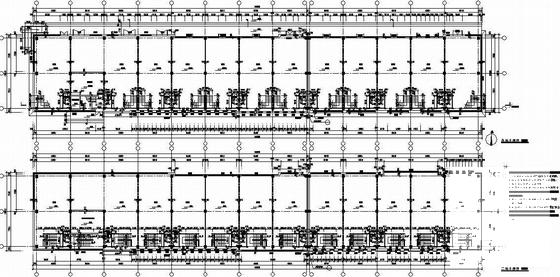

第 2 张图

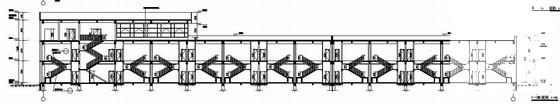

第 3 张图

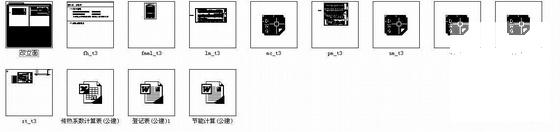

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
