节能型2层商业用楼建筑施工套CAD图纸（8号楼）

dfgaacc · 发表于 2020-2-13 22:20:39

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

商业聚合形态：“线”型
建筑类别：低层商业街
外立面材料：幕墙
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
图纸设计深度：施工图
项目所在地：浙江
图纸设计风格：中式风格
图纸设计流派：新中式
图纸设计格式：天正建筑CAD 7.0,CAD2000
建筑设计面积：304.3平方米
地上层数：2层
设计效果图：无

附件详情

城市：温州(北纬=28°，东经=120.67°，海拔=10m)
建筑朝向：南
建筑名称：8#楼
建筑节能计算面积：300.265 m2
建筑表面积：964.889 m2
建筑体积：1338.77 m3
体形系数：0.721
建筑层数：2
8#楼总建筑面积304.3m2
屋面防水等级为2级
抗震设防烈度为六度，使用年限50年。该项目相对标高?0.000为1985国家高程5.5米。坐标系为温州独立坐标系。该项目为框架结构，外墙填充采用烧结页岩多孔砖，厚度340，局部厚度240。外墙采用40厚胶粉聚苯颗粒保温浆料外保温。卫生间，公共厕所等潮湿房间采用烧结页岩多孔砖。屋面采用40厚挤塑聚苯保温板,为有组织排水，屋面天沟坡度为1％，局部有困难时不得小于0。5％.门窗玻璃设计应符合《建筑安全玻璃管理规定》的有关要求。

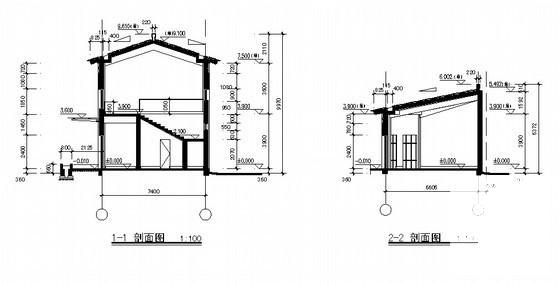

剖面

平面

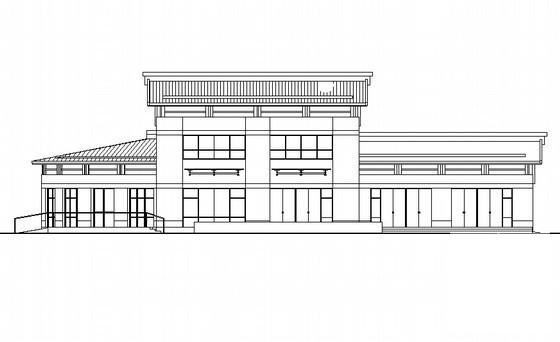

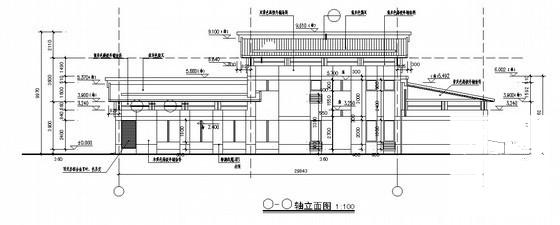

立面

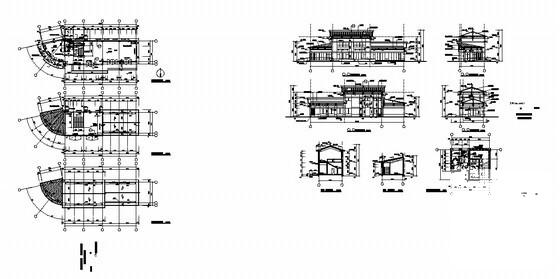

总图
