一份商业中心三号商业楼建筑结构水电CAD施工图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：低层商业街
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 项目所在地：山东
• 图纸设计风格：欧陆风格
• 图纸设计流派：新古典
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：11张
• 建筑设计面积：6541.92平方米
• 建筑高度：11.85m
• 地上层数：3层
• 设计效果图：无

附件详情

1.该项目为青州xxx商业中心3＃商业楼
2.建筑面积:6541.92m2
3.建筑层数:地上三层.
4.地上总高度:11.85m(室外地面至女儿墙顶)
5.结构设计使用年限为50年。
6.民用建筑工程设计等级为二级。
7.抗震设防烈度:按7度烈度设防
8.建筑设计结构形式:钢筋混凝土框架结构
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共11张图纸

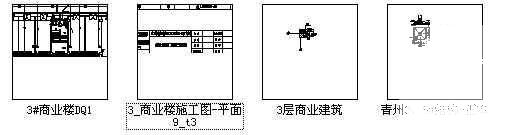

第 1 张图

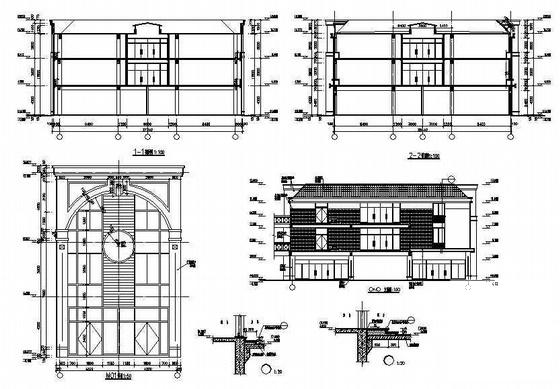

第 2 张图

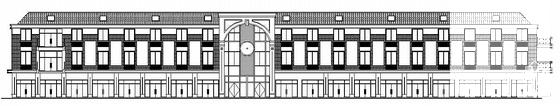

第 3 张图

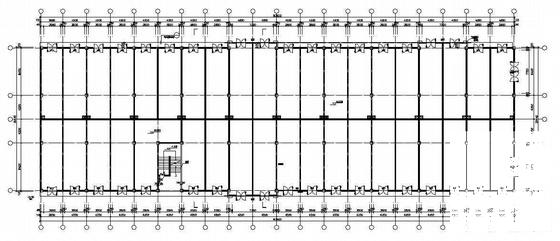

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
