一份大型商业住宅地下车库通风排烟CAD施工图纸(节能设计说明)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业建筑, 地下建筑
• 建筑类型：高层建筑
• 建筑设计面积：28840平方米
• 地下楼层：1
• 地下室：车库
• 设计阶段：施工图设计
• 设计内容：空调, 通风, 机房, 防火排烟, 消防联动
• 附件设计说明：有
• 空调系统：低温送风
• 参考图纸：20张以下
• 设计年代：近代

附件详情

• 设计施工说明
• 节能设计说明
• 主要设备材料表

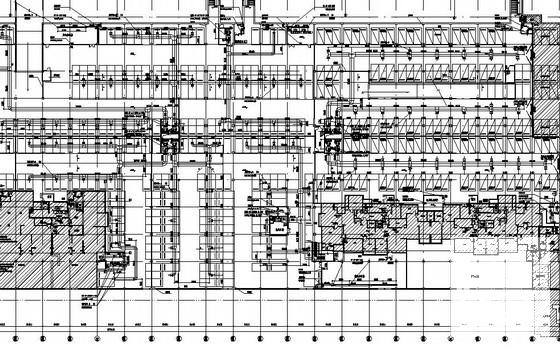

• 地下车库通风平面图

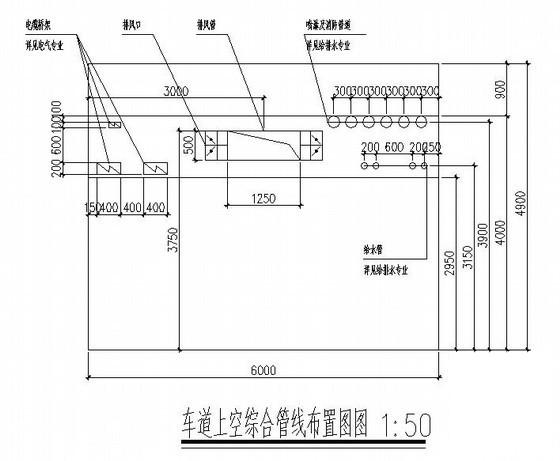

• 车道上空综合管线布置图

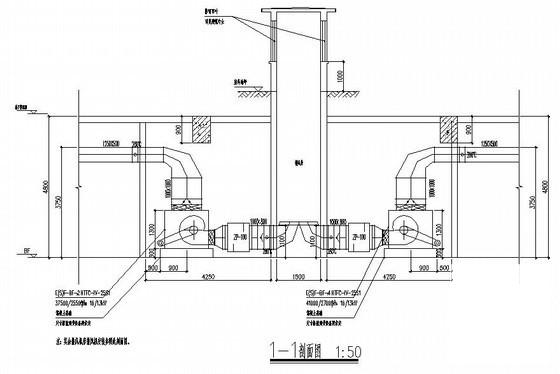

• 机房大样图

附件详情

该项目位于江苏省南京市某大型商业住宅地下车库。地下1层，层高4.9米，建筑面积约为28840平米，使用性质为汽车库、设备用房，防火设计分类为一类。内含：风量计算书、排烟量计算书、风管水利计算书，可帮助大家更好的理解如何设计该类系统。
设计范围：空调系统设计、通风系统设计、 消防系统 设计。
设计年代：近代，图纸8张。

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-12 21:38:42上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在商业建筑专区发帖交流相关知识。
