一份住宅楼地下室通风排烟系统设计CAD施工图纸（设计说明）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑设计面积：106720平方米
• 图纸设计深度：施工图
• 参考图纸：5张
• 设计内容：通风,防排烟
• 送风方式：散流器送风

附件详情

一、项目概要：
合计建筑面积106720平方米,...
二、设计内容：
防排烟系统设计;地下室设备房通风设计...
三、通风排烟系统：
1.地下车库:设有机械排烟和通风系统,排烟系统与平时通风系统组合设置。
2.设机械补风系统。地下汽车库按6次/h计算排烟量。
3.补风量不小于排烟量的50%...

图纸共5张。

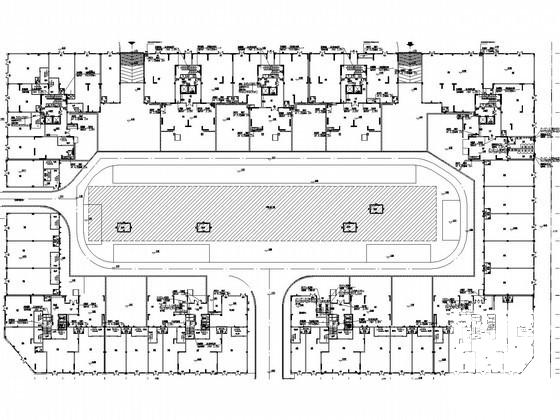

首层防排烟平面图

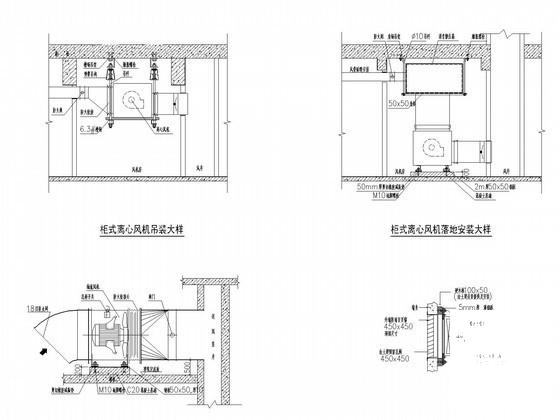

安装大样图

送风系统图

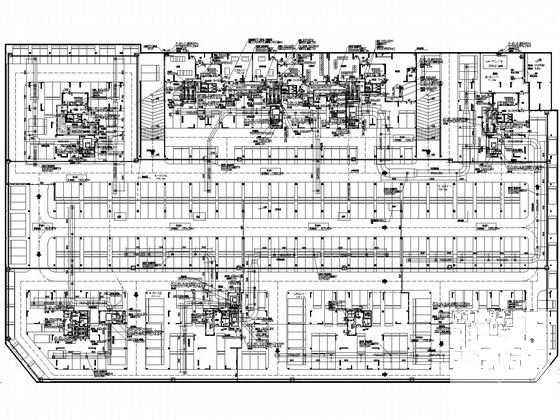

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
