一份24层商业酒店通风防排烟系统设计CAD施工图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业,酒店
• 建筑高度类型：高层建筑
• 建筑设计面积：40877.37平方米
• 建筑地上层数：24层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：4张
• 设计年代：近代
• 设计内容：通风,防排烟
• 送风方式：散流器送风
• 项目所在地：湖南

附件详情

该项目位于湖南省，是一个]高层商业酒店建筑，地上24层，地下1层，总建筑面积40877.37平方米。图纸内容包含设计及施工说明，主要设备材料表及图例，通风及防排烟平面图，排风机安装示意图等...

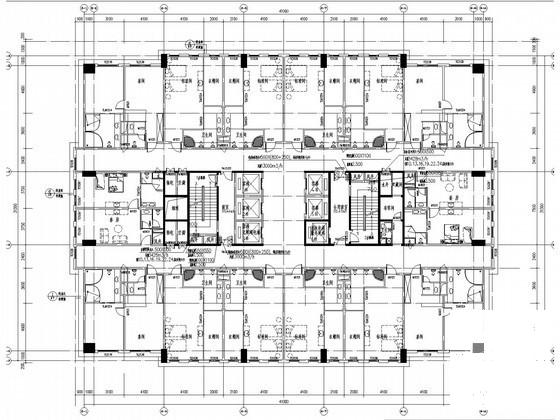

八层至二十四层通风及防排烟平面图

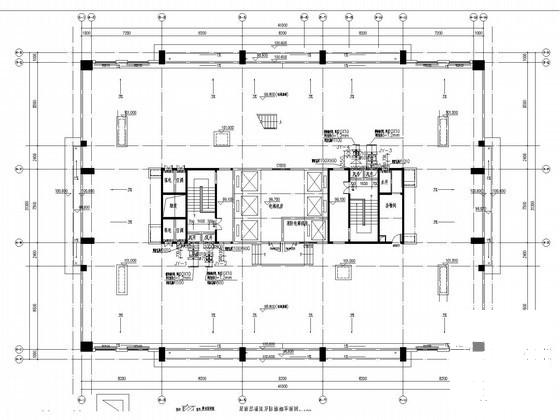

屋面层通风及防排烟平面图

第 1 张图

第 2 张图

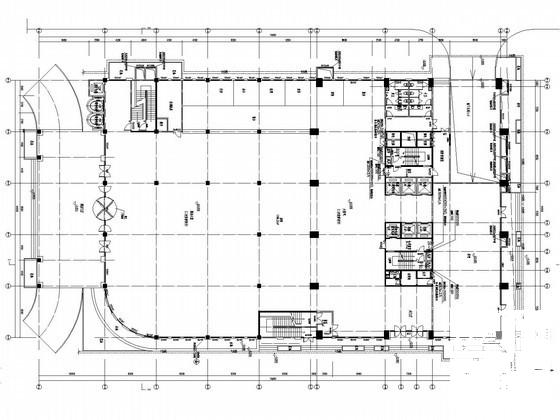

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
