一份21层商业综合体通风空调及防排烟系统设计CAD施工图纸

[复制链接]

0

主题

0

帖子

605

积分

超级版主

Rank: 8Rank: 8

积分
605
发表于 2020-2-26 09:48:17 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:54377.96平方米
  • 建筑地上层数:21层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计年代:近代
  • 项目所在地:山西

附件详情

  • 暖通空调设计施工说明
  • 通风排烟平面图
  • 空调风平面图
  • 空调水平面图
  • 屋顶风机平面图
  • 电梯机房屋面风机平面图

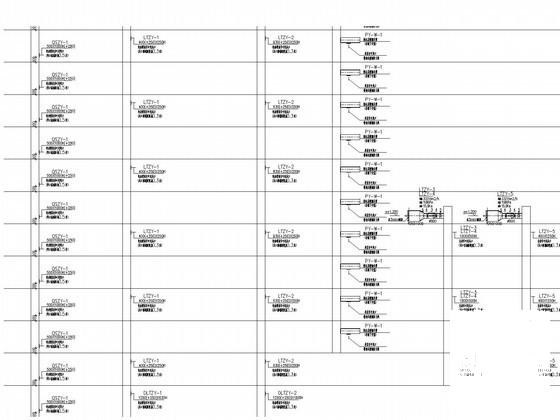

  • 加压送风及排烟系统图

附件详情

一、项目概要:
1号楼基底面积:8388.8平方米.地上总建筑设计面积:54377.96平方米。其中,办公建筑面积:25821平方米,由21层商业建筑及地下车库组成,是一个功能完备、配套齐全的商业综合体...
二、冷热源:
冷源的确定:采用溴化锂直燃型冷温水机组制冷、热方式,冷冻水供回水温度为7/12℃,热水供回水温度为60/50℃...
三、空调系统:
1.空调冷热水系统采用两管制,一次泵,定流量及变流量系统。
2.风系统设计风机盘管+新风的空调形式,风盘为两管制...
四、通风系统:
1.卫生间内设计机械排风系统。
2.加湿方式:新风机组及空调机组均采用湿膜加湿方式。
3.公共卫生间:根据通风的需要,设计机械排风系统...
五、防排烟系统:
1.防排烟系统主要是由楼梯加压送风系统、排烟系统及相应的控制系统组成。
2.防烟楼梯间、消防电梯前室的加压送风系统的加压风机位于屋顶层。
3.排烟量按防烟分区面积每平方米60m3/h计算...

图纸共20张。

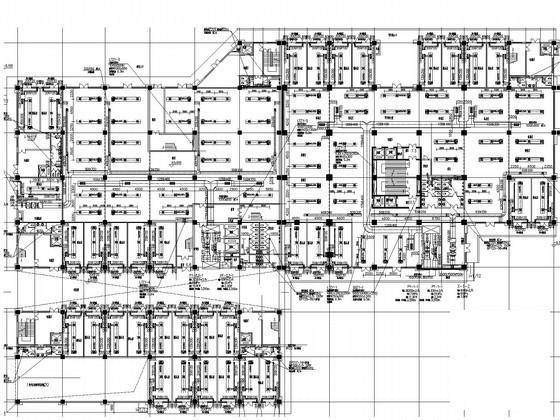

空调水平面图

加压送风及排烟系统图

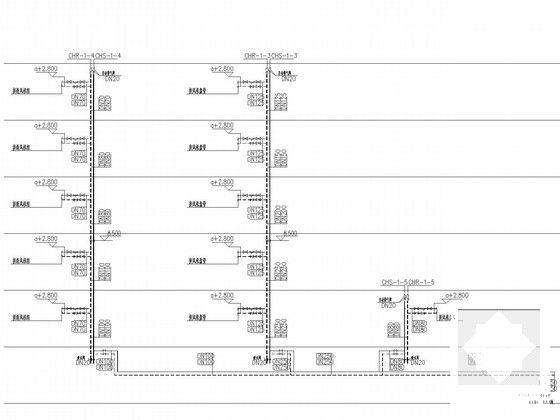

空调水系统图

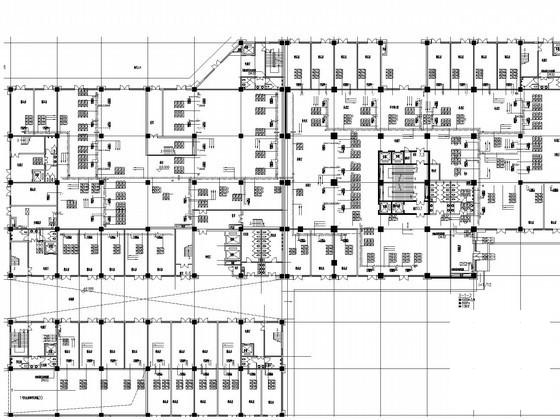

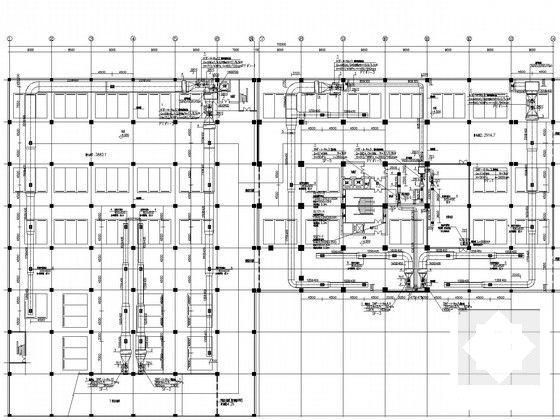

通风平面图

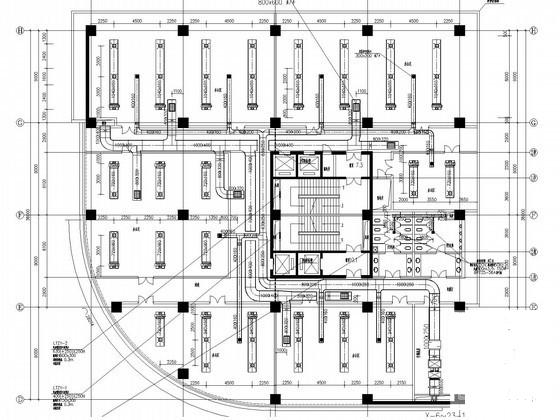

标准层空调风系统

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
