一份23层商业综合体空调通风及防排烟系统设计CAD施工图纸

[复制链接]

0

主题

0

帖子

1713

积分

超级版主

Rank: 8Rank: 8

积分
1713
发表于 2020-2-26 09:48:15 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:8388.8平方米
  • 建筑地上层数:23层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:单式泵,定流量,变流量,双管制
  • 送风方式:散流器送风
  • 项目所在地:山西

附件详情

  • 设计说明书
  • 空调水系统图
  • 电梯机房屋面风机平面图
  • 通风平面图
  • 空调风平面图
  • 空调水平面图
  • 加压送风及排烟系统图
  • .......

附件详情

一、项目概要:
基底面积:8388.8平方米.地上总建筑设计面积:54377.96平方米。其中,办公建筑面

积:25821平方米......
二、冷热源:
采用溴化锂直燃型冷温水机组制冷、热方式,冷冻水供回水温度为7/12℃,热水

供回水温度为60/50℃......
三、空调系统:
1.空调冷热水系统采用两管制。
2.采用一次泵系统,制冷机侧一次泵压差旁通控制为定流量,空调末端为变流量

运行。
3.设计风机盘管+新风的空调形式......
四、通风系统:
1.卫生间内设计机械排风系统。
2.新风机组及空调机组均采用湿膜加湿方式。
3.消防补风按大于排烟量50%计算,平时补风按排风量的80%计算.......

图纸共20张。

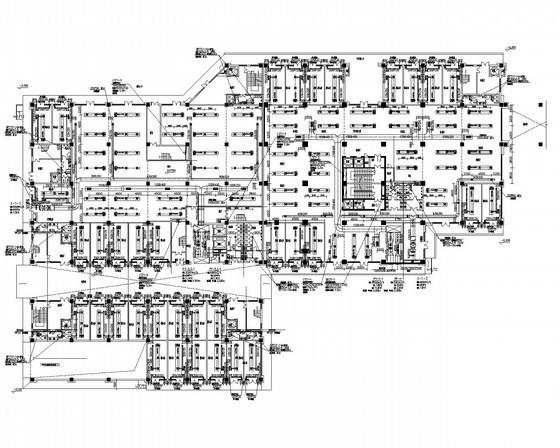

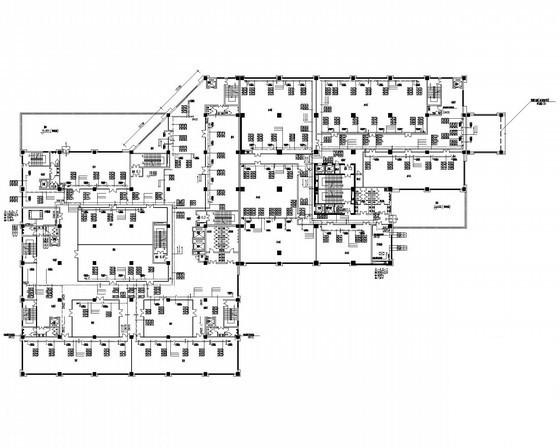

空调水平面图

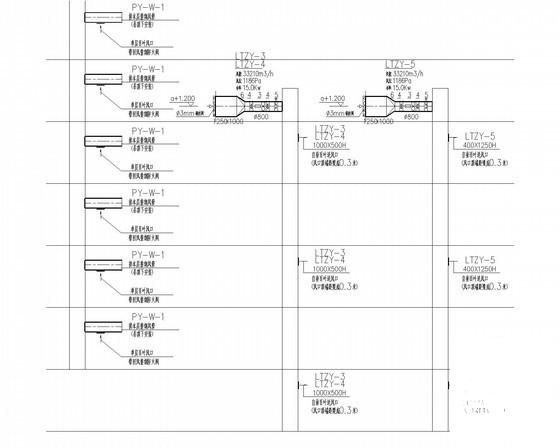

加压送风及排烟系统图

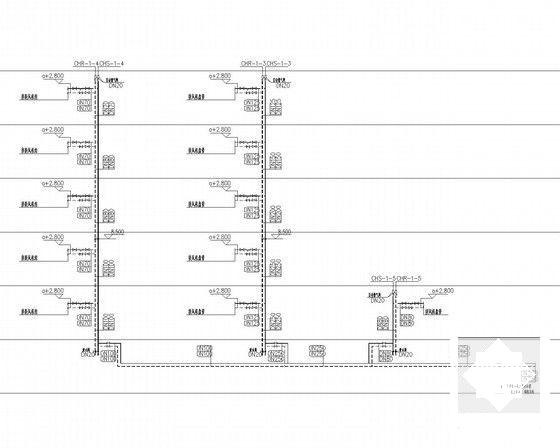

空调水系统图

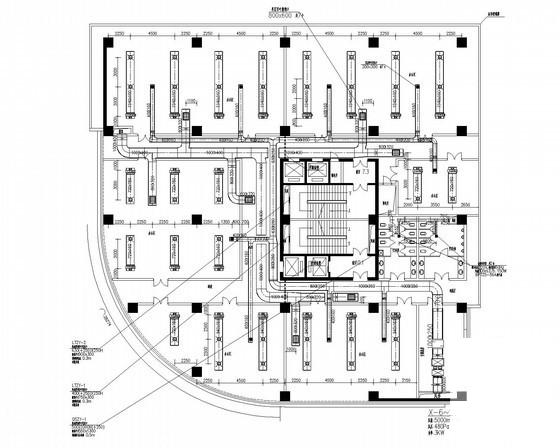

空调平面图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-26 09:48:15上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。
