一份33层商业建筑空调通风及防排烟系统设计CAD施工图纸（制冷机房设计）

yy8899 · 发表于 2020-2-26 11:42:49

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：商业
建筑高度类型：超高层建筑
建筑设计面积：162000平方米
建筑地上层数：33层
建筑地下层数：3层
图纸设计深度：施工图
参考图纸：66张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,机房
冷热源：市政热网,电动压缩式冷水机组,空气调节器
空调系统：空气-水系统,制冷剂系统
水系统：单式泵,双管制,同程式,异程式
送风方式：散流器送风
节点大样：制冷机组
项目所在地：河南

附件详情

一、项目概要：

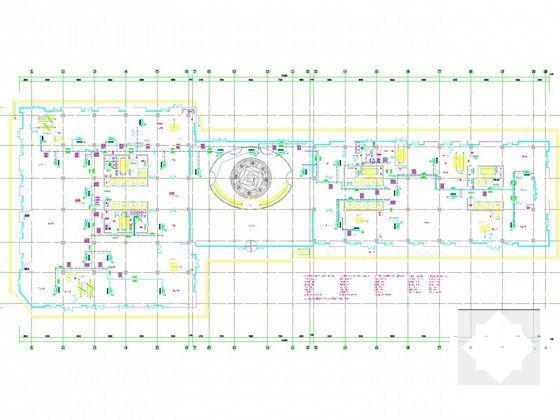

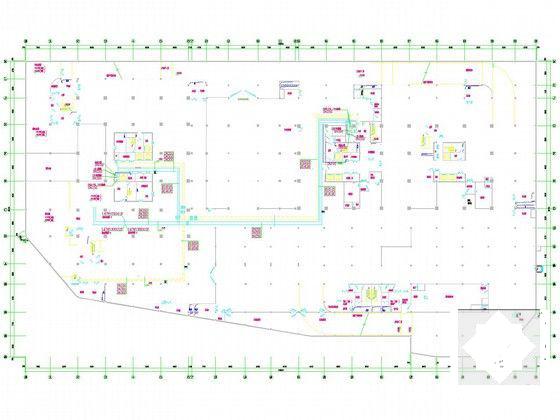

该项目是一个超高层商业建筑，地上33层，地下3层，建筑面积162000平米。图纸内容包含设计施工说明，主要设备材料表及图例，制冷站管道平面布置图，空调（供冷供热）原理图，制冷站管道系统图，空调风管平面、系统图，空调水管平面图，空调冷媒管平面图，机房层多联机室外机布置平面图，顶层多联机室外机布置平面图，空调立管系统图，风井剖面图，多联机系统原理图，通风、防排烟平面图，加压送风系统图等...

二、空调系统：

1.冷热源：采用水冷离心式冷水机组，螺杆机组供冷，多联机系统，市政管网...

2.风系统：采用吊顶式空气处理机加独立新风系统，多联机空调系统加独立新风系统...

3.水系统：采用二管制一次泵系统，冷水立管布置成异程式，商业区的三层、四层布置成异程，其它各层布置成近似同程...

三、通风防排烟系统：

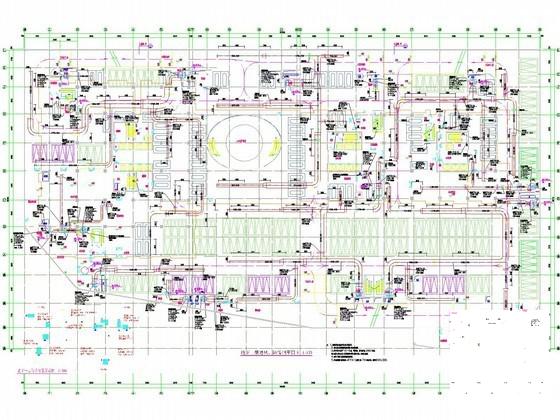

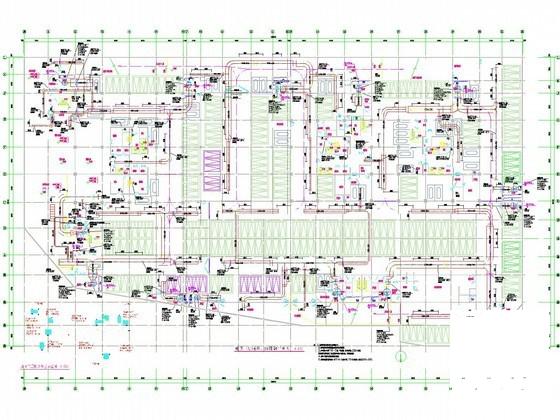

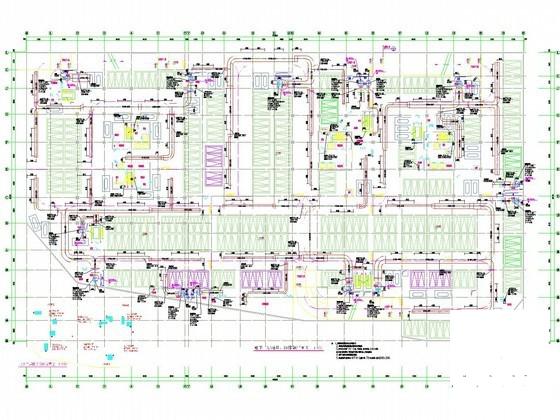

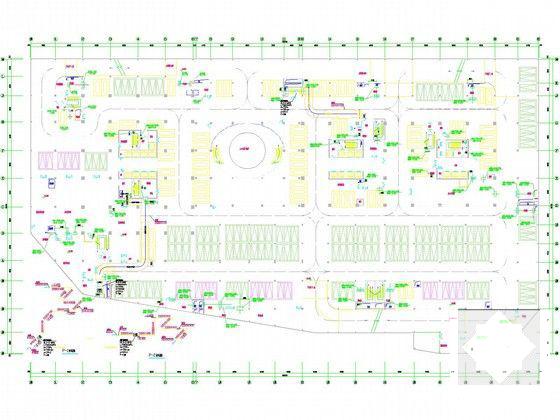

（一）.地下一层划分为8个防火分区。其中汽车库划分为第一至第六防火分区，第七、八防火分区为变、配电室。
1.第一防火分区划分为一个防烟分区，设一个排风兼排烟系统，平时低速排风，火灾时高速排烟。排烟量按换气次数6次/h计算，排风量按每辆车500m3/h计算。
2.第二防火分区划分为一个防烟分区，设一个排风兼排烟系统平时低速排风，火灾时高速排烟。排烟量按换气次数6次/h计算，排风量按每辆车500m3/h计算...
