一份14层宾馆中央空调及通风排烟系统设计CAD施工图纸

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：宾馆
• 建筑高度类型：高层建筑
• 建筑设计面积：15000平方米
• 建筑地上层数：14层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：17张
• 设计内容：空调,通风,防排烟,冷热源
• 冷热源：电动压缩式冷水机组
• 空调系统：空气-水系统
• 水系统：双管制
• 送风方式：散流器送风

附件详情

• 中央空调设计与施工说明

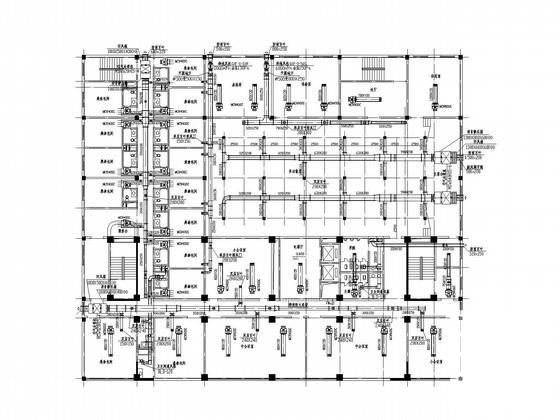

• 三层风管平面图
• 十四层水管平面图
• 制冷机房水管道平面图
• 制冷机房排水明沟平面图
• 制冷机房空调水系统工艺流程图
• 四层风管平面及冷却塔平面位置图
• .......

附件详情

一、项目概要：
该项目为宾馆，地上十四层，地下一层，建筑面积约为15000m平方米.....
二、冷热源：
1.制冷机组选用蒸汽溴化锂吸收式制冷机组2台，空调制热采用汽水换热器
......
三、空调系统：
空调水系统采用双管系统，均采用风机盘管加新风的空调系统.，其中空调新风系统采用低速风管空气系统，空调冷冻水系统采用数字定压机组，冷却水系统，在机组入口侧设电子水处理仪装置......
四、通风及防排烟系统：
局部正压送风系统，自然排烟，地下室设备用房采用机械排烟系统同时设置机械补风系统.......

图纸共17张。
