[CAD]14层宾馆空调通风图纸(机械排烟系统)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：宾馆
• 建筑高度类型：高层建筑
• 建筑设计面积：15000平方米
• 建筑地上层数：14层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：17张
• 设计内容：空调,通风,防排烟,机房
• 冷热源：溴化锂吸收式机组
• 空调系统：全空气系统,空气-水系统
• 水系统：定流量,双管制,同程式,异程式
• 送风方式：侧面送风

附件详情

该项目地上十四层，地下一层；建筑面积约为15000m2，该项目空调水系统采用双管系统，其中B系统立管为下供下回同程式，水平干管为同程式。A系统立管为上供下回异程式，水平干管为异程式。空调每层均采用风机盘管加新风的空调系统，其中空调新风系统采用低速风管空气系统，地下室设备用房采用机械排烟系统同时设置机械补风系统，大餐厅、多功能厅、浴区等分别设置独立的机械排风系统。

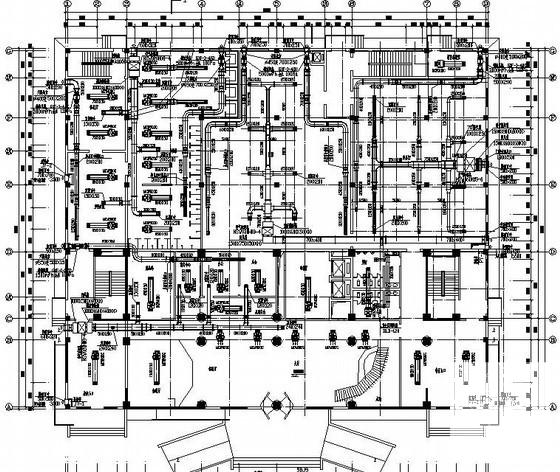

第 1 张图

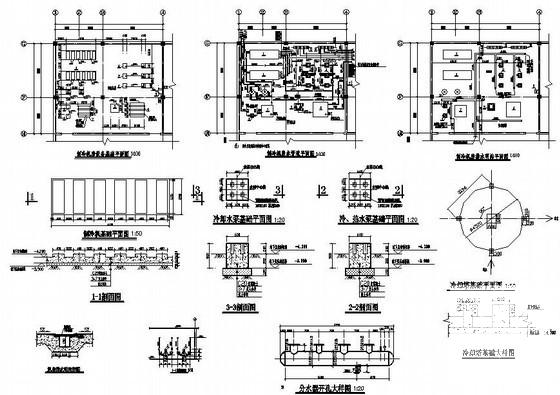

第 2 张图

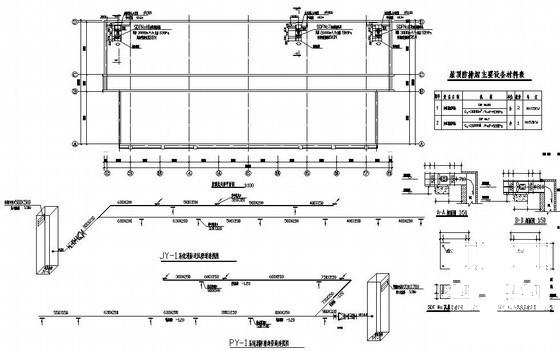

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
