一份5层三星宾馆空调通风设计CAD施工图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：宾馆
• 建筑高度类型：多层建筑
• 建筑设计面积：8395.34平方米
• 建筑地上层数：5层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：20张
• 设计内容：空调,通风,防排烟,其它
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统
• 水系统：同程式,异程式

附件详情

• 设计施工说明
• 主要设备表
• 材料表及图例
• 设备布置平面图

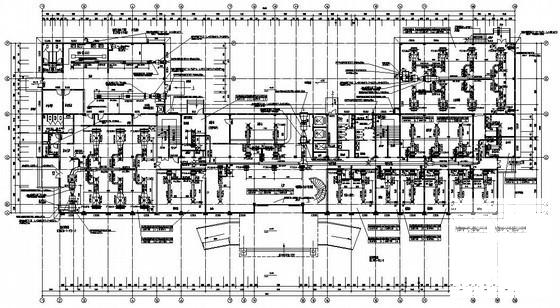

• 空调风平面图
• 空调水平面图
• 空调水系统图
• 空调机房系统图
• 大样图
• 安装详图

附件详情

本图为某三星级宾馆通风空调设计，该建筑地下1层为设备用房，地上5层，总建筑面积8395.34平米，1～5层空调区建筑面积7631.20平米。该项目冷源为水冷螺杆式冷水机组，热源为厂区0.3MPa的饱和蒸汽，高位膨胀水箱定压，冷水机组冷却水采用横流式冷却塔，冷、热源机房设在地下室，冷却塔、膨胀水箱设在屋面。
空调冷、热负荷：空调夏季冷负荷为451.43Kw，冷负荷指标为59.16w/m，空调冬季热负荷为563.54Kw，热负荷指标为73.85w/m 。
该项目设计范围包括：地下室通风及防排烟、1～5层中央空调、厨房通风及油烟净化、卫生间排风。涵盖空调风系统设计、空调水系统设计、通风系统设计、防排烟系统设计等。
图纸共23张。

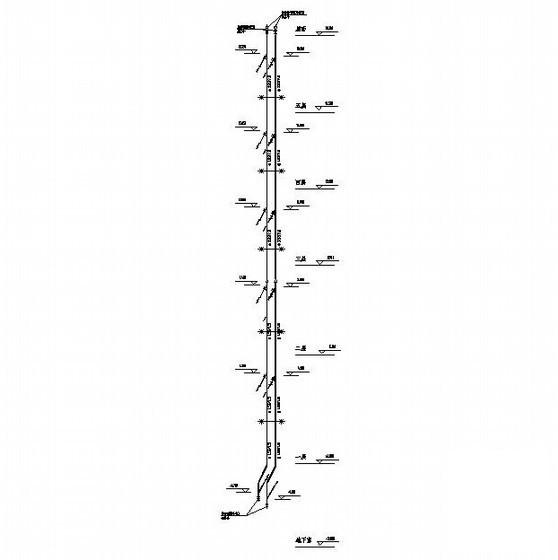

空调水立管系统图

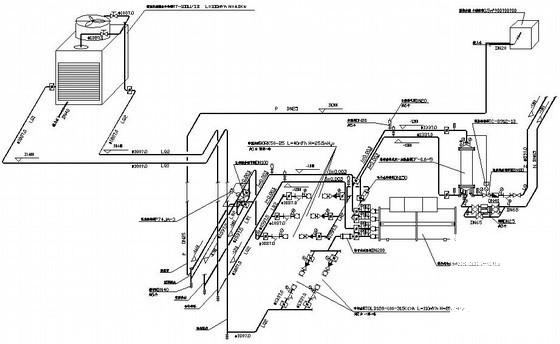

空调机房系统图

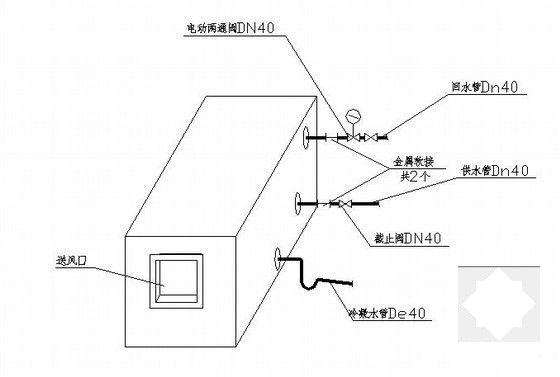

新风机组接管详图

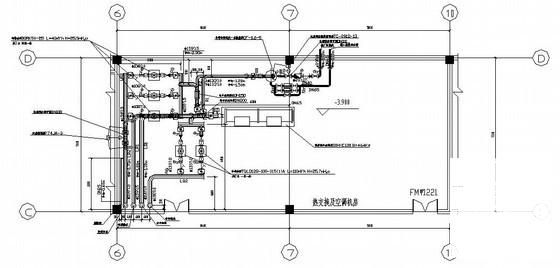

空调机房大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
