[CAD]6层宾馆空调通风图纸(风冷螺杆式热泵)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：宾馆,餐饮
• 建筑高度类型：多层建筑
• 建筑设计面积：47729.9平方米
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：56张
• 设计内容：空调,通风,防排烟,人防,其它
• 冷热源：电动压缩式冷水机组,空气源热泵
• 空调系统：全空气系统

附件详情

该项目为某宾馆宾馆服务区,分为南、北楼总建筑面积47729.9m, 建筑高度23.6m.地下一层,地上六层.地下一层为车库、厨房等。该资料范围为本建筑内的空调、通风、人防及防排烟设计.风冷螺杆式热泵机组及风冷变容空调系统分别设计在南、北楼的六层屋面上.每栋建筑各自独立的两台风冷螺杆式冷热泵机组,与其配套使用的每台风冷螺杆式热泵机组配冷热水泵两台(一用一备)风冷螺杆式热泵机组.一~六层大堂、大堂吧、中、西餐厅、多功能厅、报告厅及舞厅等采用低速单风道全空气系统,三～六层所有的客房、会议室等均设计风冷变容中央空调系统供给.

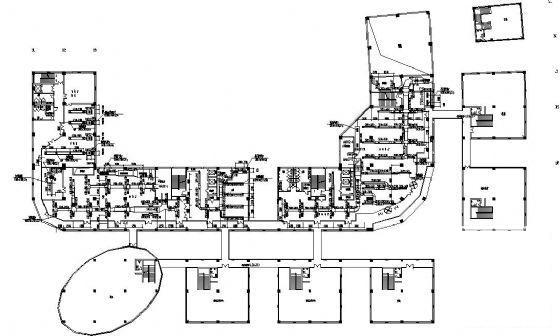

第 1 张图

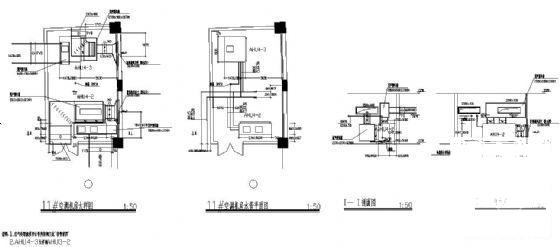

第 2 张图

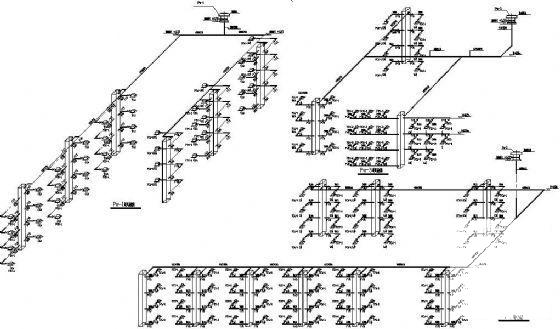

第 3 张图

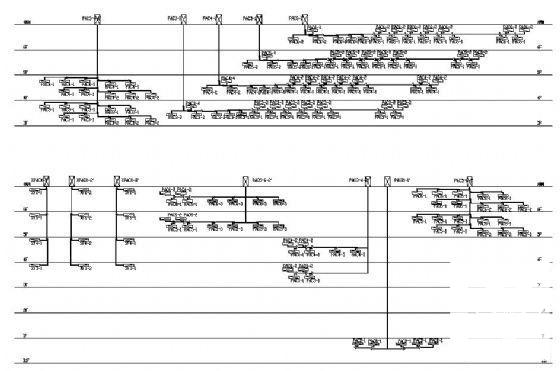

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
