[CAD]6层宾馆空调通风图纸(防排烟设计)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：宾馆
• 建筑高度类型：多层建筑
• 建筑设计面积：47729.9平方米
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：81张
• 设计内容：空调,通风,防排烟,人防
• 冷热源：空气源热泵
• 空调系统：全空气系统,全水系统
• 送风方式：侧面送风
• 项目所在地：上海

附件详情

该项目为上海XX宾馆区,分为南、北楼总建筑面积47729.9m, 建筑高度23.6m.地下一层,地上六层.地下一层为车库、厨房等。战时作为六级人防使用;一层为大堂、大堂吧、中餐厅及商务等用房.二层为西餐厅、西餐厅厨房及多功能厅.乐三～六层为客房及娱乐用房,该资料范围为本建筑内的空调、通风、人防及防排烟设计(人防说明见人防部分相关图纸).

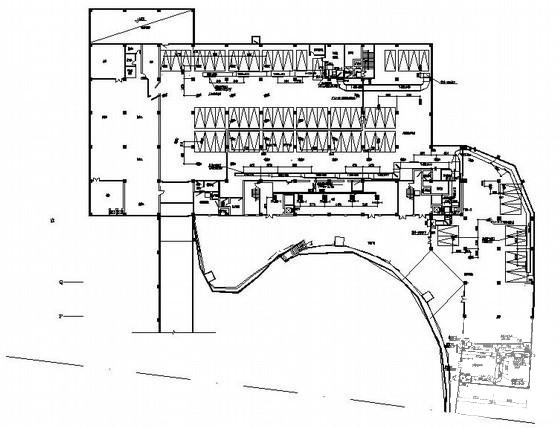

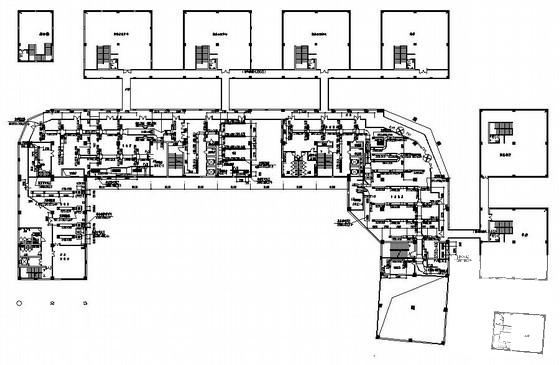

地下一层空调通风平面图

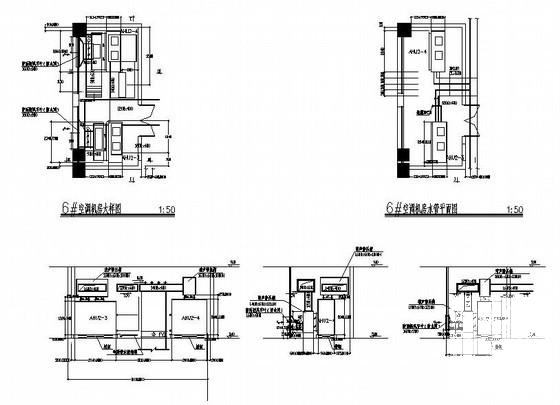

机房大样图

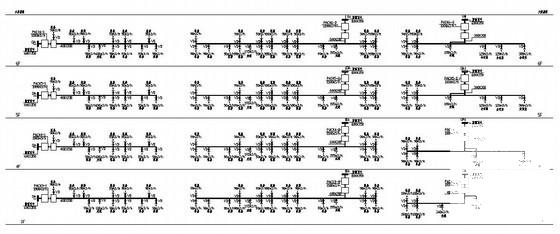

新风系统图
