海关空调通风防排烟工程CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公,餐饮
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计内容:空调,防排烟,其它
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 项目所在地:福建

附件详情

本建筑地上各层均考虑夏季空调。空调面积6300平方米,空调负荷1150Kw。选择一台双压缩机水冷螺杆冷水主机,放置在一层的制冷机房;冷却塔放置在二层的屋面(原建筑设计时预留位置)。膨胀水箱放在屋面,高出水系统的最高点。空调冷凝水集中排放。原有的水管井中可以利用安装两根立管,各层采用风机盘管加独立新风的方式。新风与回风在风机盘管的回风箱内混合后送入房间。五至八层因装修分割的内走道超过20米,需设置机械排烟系统。考虑到原来建筑设计时未预留风井,因此在五至八层各层设置一套机械排烟系统。排烟口平时常闭,失火后打开。

2

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

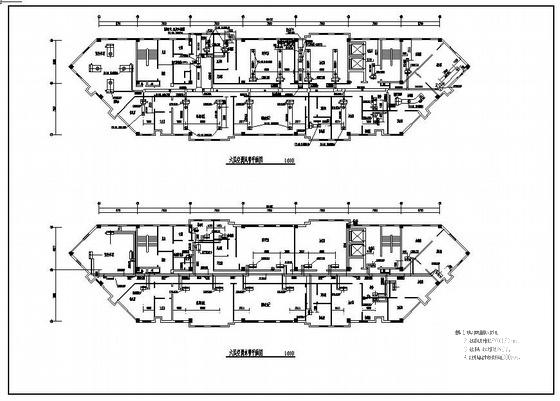

  • 通风空调工程施工图 - 1
    通风空调工程施工图 - 1

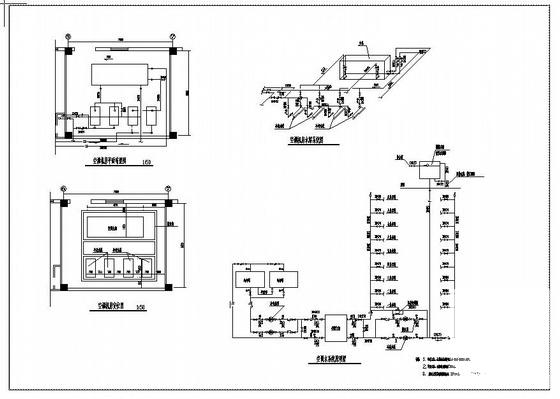

  • 通风空调工程施工图 - 2
