附件设计说明：有
-
建筑类别：办公
-
建筑高度类型：高层建筑
-
建筑设计面积：26141平方米
-
建筑地上层数：14层
-
建筑地下层数：2层
-
图纸设计深度：施工图
-
参考图纸：24张
-
设计年代：近代
-
冷热源：空气调节器
-
空调系统：制冷剂系统
-
送风方式：散流器送风
-
项目所在地：江苏
附件详情
一、项目概要：
该项目位于江苏省，是一个高层办公建筑，建筑面积为26141平米，地上14层，地下2层。图纸内容包含设计及施工说明，主要设备材料表及图例，空调通风平面图，屋顶机房层平面图，局部屋顶平面等...
二、空调系统：变制冷剂流量多联空调系统...
三、
通风防排烟
系统：该项目采用变制冷剂流量多联机空调系统加全新风空调机系统。公共卫生间：排风 8-10次/小时；
强电
间、弱电间：排风 8-10次/小时；地下水泵房：排风 5次/小时，送风 5次/小时；无外窗的房间：按1～2次/小时换气次数确定通风量；地下汽车库、自行车库：排风 6次/小时，送风 5次/小时（按 3.0m层高计算）...

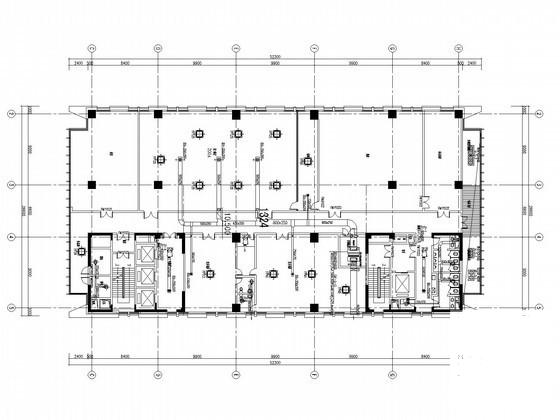

一层空调通风平面图

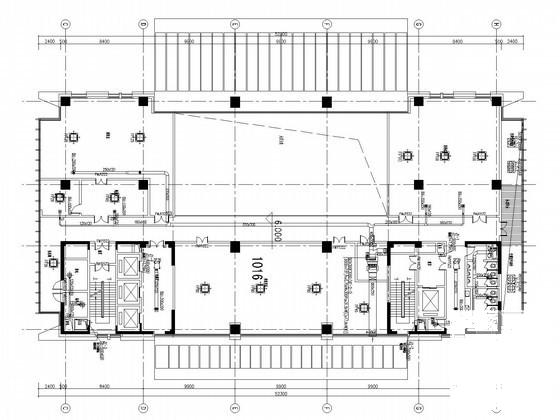

二层空调通风平面图

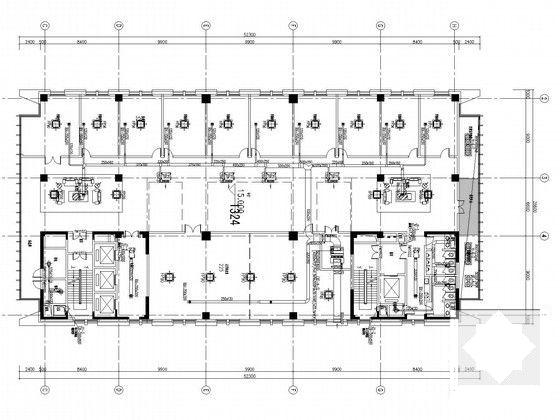

四层空调通风平面图
局部屋顶平面图

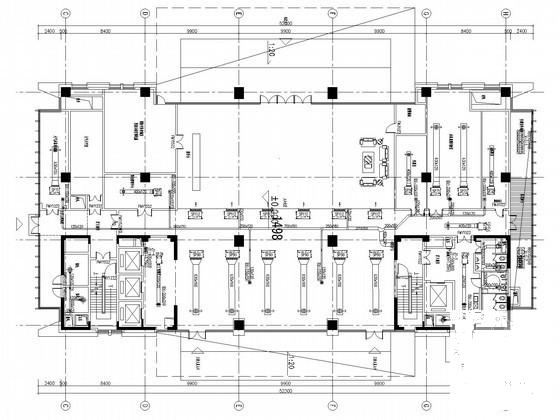

三层空调通风平面图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
温馨提示：该资料由网友于2020-3-14 09:48:20上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在暖通空调专区发帖交流相关知识。
|
